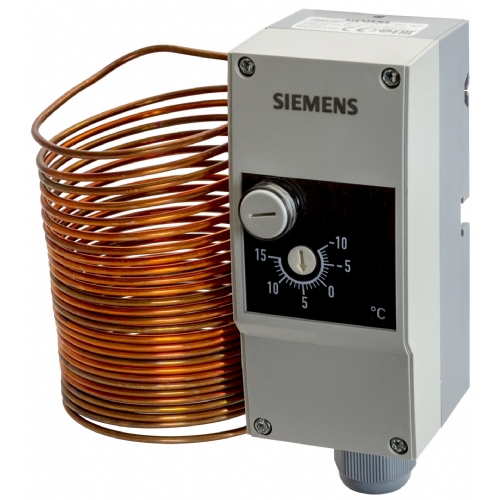

SIEMENS QAF65.6M-J DON MONİTÖRÜ, 2 NOKTALI, KILCAL BORU 6000 MM, -10…+15 °C, RESET BUTONU
Frost Dedektörleri QAF63.2-J KAF63.6-J
Hava tarafında kullanım için
Bir içinde en düşük sıcaklığı elde etmek için aktif kılcal tüp sensörü 0… 15 ° C aralığı
Çalışma voltajı AC 24 V
Sinyal çıkışı DC 0 ... 10 V
Kullanmak
Havalandırma ve klima tesislerinin hava tarafında:
Tipik olarak: Soğuk nedeniyle donma riskinin olduğu sıcak su havası ısıtma bobinleri Gelen dış hava
Fanların kapatılacağı yerlerde, ısıtma vanaları açıldı, hava damperleri kapalı veya Dondurulamaları önlemek için kontrol sistemi tarafından başka eylemler alınmalıdır
İşlevler
Buharla doldurulmuş bir kılcal tüp ve diyafram yardımıyla KAF63 ..
En az 250 mm uzunlukta kılcal tüp boyunca meydana gelen en düşük sıcaklık.
Don dedektörü hava ısıtma bobininin hava çıkışında doğru bir şekilde yerleştirilirse, sıcaklık tabakalaşması durumunda bile en düşük hava sıcaklığını elde eder. .
Kılcal tüpteki buhar basıncı belirli bir diyafram hareketi üretir. Bu Bir endüktif ölçüm yardımı ile hareket bir elektrik sinyaline dönüştürülür sistem.
Daha sonra bir DC 0… 10 V ölçüm sinyali olacak şekilde elektronik olarak amplifiye edilir üretilebilir (Terminal B). Her zaman kılcal tüp boyunca en düşük sıcaklık olduğundan emin olmak için Edinildiler, muhafazanın içindeki diyaframın ılımanı her zaman kılcal tüpteki sıcaklıktan daha yüksek olmalıdır.
Bu bir ısıtma elemanı tarafından sağlanır Diyaframda sıcaklığı 15 ° C'nin üzerinde tutan muhafazanın içinde Ortam sıcaklığı -15 ° C'nin altına düşmediği sürece.
Mekanik tasarım
Don dedektörü, iki kesitsel bir muhafaza (taban ve kapak) ve tam uzunluğu boyunca aktif olan bir kılcal tüpten oluşur.
Kapak bir sabitleme vidası ile tabana sabitlenir ve çıkarılabilir. Muhafaza elektronikleri, ısıtma elemanına sahip diyaframı, bağlantı terminallerini ve tip alanını barındırır.
Kapak çıkarıldıktan sonra bağlantı terminalleri ve tip alanına erişilebilir. Kablolar aşağıdan muhafazaya tanıtılır. Kapalı kablo bezi M16 için bir delik ve ek kablo bezleri M16 için 2 nakavt deliği vardır.
QFA63 ... doğrudan duvara - test döngüsü olsun veya olmasın - veya Bir montaj flanşının yardımı (hava kanalı yalıtılmışsa).
Notalar
Don dedektörü AC 24 V'de çalışır. Kullanılan transformatör için uygun olmalıdır Güvenlik ekstra düşük voltaj (SELV),% 100 görev ve ayrı sargılara sahip olmalıdır.
Sigortalar, anahtarlar, kablolar ve topraklama yerel güvenlik düzenlemelerine uygun olmalıdır. İzin verilen kablo uzunlukları gözlemlenmelidir. Kılcal tüp mekanik olarak hasar görüyorsa veya diyaframda bir sızıntı varsa Sistem, don dedektörü 0 ° C sıcaklık sinyal verir. Durum da böyle Bir elektrik kesintisi var veya ana elektronik bileşenlerden biri başarısız olursa. Hava ısıtma bobininin sıcak tarafında. Doğrudan montaj Hava ısıtma bobininin duvarına muhafazayı (2 sabitleme deliğini kullanarak) takın. Hava kanalına kılcal tüpü tanıtın ve kauçuk gromet kullanarak koruyarak koruyun don dedektörü ile birlikte verilir (bkz. "Aksesuarlar").
Don dedektörünü hava kanalının içine takarken: muhafazayı içe sabitleyin hava ısıtma bobininin duvarı ve kılcal tüpü yanaldan birinden geçirin oluklar.
İşlevsel test için test döngüsü ile doğrudan montaj Hava ısıtma bobininin duvarına muhafazayı (2 sabitleme deliğini kullanarak) takın ve Kılcal tüpü lateral oluklardan birinden geçirin. Bir test döngüsü oluşturmak için kılcalları bükün, kılcalları hava kanalına sokun ve Kapalı kauçuk gromet kullanarak koruyun (bkz. "Aksesuarlar"). Bu montaj yöntemi, ortam sıcaklığı Harici test döngüsü, ölçüm konumundaki sıcaklığın altına düşebilir. hava kanalı (algılama elemanının ölçüm sinyali her zaman en düşük olanı temsil eder Sıcaklık, kılcal tüp boyunca nerede olursa olsun!). Montaj flanşıyla ("aksesuarlar" na bakın)
Bu montaj yöntemi, 70 mm'ye kadar yalıtıma sahip hava kanalları için uygundur. Montaj flanşını hava ısıtma bobininin duvarına takın ve kılcalları tanıtın Hava kanalındaki flanş içinden tüp. Bobar Kıllar Tüpü Hava Isıtma Bobininin tüm enine kesit alanı boyunca eşit olarak, kelepçelerin yardımıyla bobine takarak bir aralığı koruyarak 40 mm (bkz. "Aksesuarlar"). Kılcal tüp keskin bir şekilde bükülmemelidir. Bükme yarıçapı o kadar büyük olmalı mümkün olduğunca.
Bağlantı terminalleri, kendi voltajları olan kablo hatalarına karşı korunur AC 24 V. Don dedektöründe hiçbir ayar gerekmez. Bir test döngüsü kullanarak, don dedektörünün doğru işleyişi Buz ve su karışımının yardımı. Cihaz, bertaraf etmek için bir elektronik cihaz olarak kabul edilir. Avrupa yönergeleri ve yerli çöp olarak atılamayabilir.
Cihazın kanal üzerinden atın LS bu amaç için sağlandı.
Tüm yerel ve şu anda uygulanabilir yasa ve düzenlemelere uyun.
