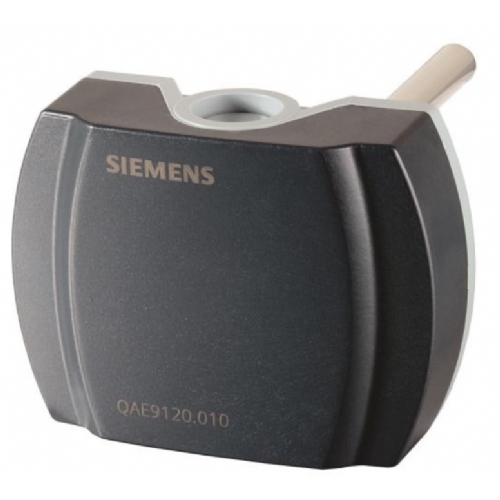

SIEMENS QAE9120.010 DALDIRMA SICAKLIK SENSÖRÜ 100 MM LG-Nİ1000, KORUMA CEPLİ

Daldırma sıcaklık sensörü
QAE9120.010

Borularda ve tanklara daldırma sıcaklık sensörü

● Borularda ve tanklarda su sıcaklığını elde etmek için pasif sensör.

Kullanmak

QAE9120.010 daldırma sıcaklık sensörü havalandırma ve havada kullanım içindir
Şeranslama tesisleri:

• Akış sıcaklığını kontrol etmek veya sınırlamak
• Dönüş sıcaklığını sınırlamak
• Yerel sıcak su (DHW) sıcaklığının kontrolü



İşlev

Sensör, direnci olan algılama elemanı aracılığıyla orta sıcaklığı elde eder. Değer sıcaklığın bir fonksiyonu olarak değişir. Sinyal, uygun bir kontrolör tarafından daha fazla işleme için teslim edilir.

Mekanik tasarım

Daldırma sıcaklık sensörü aşağıdaki bileşenlerden oluşur:



• Bağlantı terminallerine sahip tabandan oluşan iki bölümsel plastik muhafaza ve Çıkarılabilir Kapak (Snap-On Tasarım)
• Algılama elemanı ile tamamlanan daldırma çubuğu Kapak çıkarıldıktan sonra bağlantı terminallerine erişilebilir. Kablo girişi bir Gerekirse, bir kablo giriş bezi M16 (IP54) ile değiştirilebilir.

Sipariş

Sipariş verirken lütfen ad ve tür referansı verin, örneğin: Daldırma sıcaklık sensörü
QAE9120.010 veya Koruma Cep Alt-SS100.

Notalar

Mühendislik

Pirinçten yapılmış koruma cepleri, PN 10 veya 130 ° C'nin üzerindeki sıcaklıklar. Daha yüksek nominal basınçlar veya maks. 135 ° C Koruma cebi atlamak (maks. PN 16) veya paslanmaz çelikten yapılmış bir koruma cebidir (V4A) gereklidir (bkz. Tablo Aksesuarları).

Montaj ve kurulum

Kullanıma bağlı olarak, sensör aşağıdaki gibi bulunmalıdır:



• Akış sıcaklığı kontrolü için (ısıtma akışında):
  • Pompa akışta bulunuyorsa pompadan hemen sonra
  • Pompa dönüşte bulunuyorsa, karıştırma valfinden 1,5 ila 2 m sonra
• Geri dönüş sıcaklığı sınırlaması için:

Sıcaklığın doğru bir şekilde elde edilebileceği bir yerde dönüşte Sensör daldırma çubuğu veya koruma cebi ile bir dirseğe monte edilmelidir akış yönüne bakar. Su, sıcaklığın elde edildiği yerlerde iyi karıştırılmalıdır. Bu, pompadan akış aşağı veya pompa dönüşe monte edilmişse, en az 1,5 m. Karıştırma noktasından sonra.
Sensör, kablo üstten girmeyecek şekilde monte edilmelidir. Her tür sensörle daldırma uzunluğu en az 60 mm olmalıdır! Sensör gecikme ile kaplanmamalıdır.
Sensöre sığdırmak için, dişli bir bağlantı veya t-parçalı g ½ boruya kaynak yaptırılmalıdır.

FARK ETME!

Sızdırmaz dişli meme uçları g ½ olan sensörler için, sızdırmazlık araçları kullanılmalıdır dişli bağlantı ile (örn. kenevir, teflon bant veya benzeri). Montaj talimatları ambalaj üzerine basılmıştır.

İmha etmek

Cihaz, bertaraf için bir elektronik cihaz olarak kabul edilir. Avrupa yönergeleriyle ve yerli olarak atılamayabilir

çöp.

• Cihazın bu amaç için sağlanan kanallardan atın.
• Tüm yerel ve şu anda uygulanabilir yasa ve düzenlemelere uyun.

ÜRÜN ÇEŞİTLERİ

• SIEMENS QAE9120.005
• SIEMENS QAE9120.010
• SIEMENS QAE9130.005
