Daldırma sıcaklık sensörleri
Sensörler havalandırma ve klima tesislerinde şu şekilde kullanılır:
Daldırma sıcaklığı sensörü, algılaması yoluyla ortamın sıcaklığını elde eder Direnç değeri sıcaklığın bir fonksiyonu olarak değişen eleman. Bu değişiklik Sensör tipine bağlı olarak 4 ... 20 mA çıkış sinyaline dönüştürüldü. Çıkış sinyali Seçilen sıcaklık aralığına karşılık gelir.

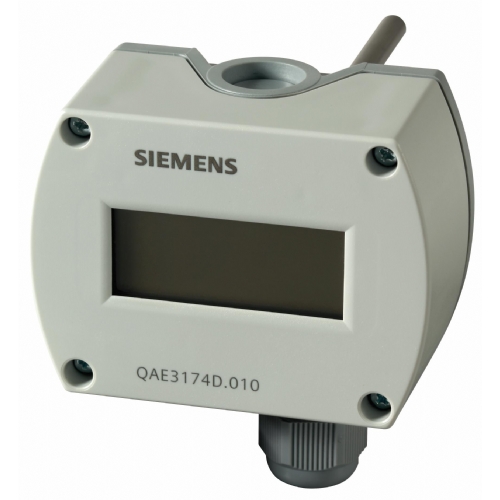

Daldırma sıcaklık sensörü konut, basılı devre panosu, bağlantıdan oluşur Terminaller ve daldırma çubuğu. 2 bölümsel muhafaza bir taban ve vidalı bir çıkarılabilir kapak içerir. Ölçüm Devre ve ayar elemanı, kapağın içindeki basılı devre kartında bulunur, tabandaki bağlantı terminalleri. Kablo girişi, sensörle birlikte verilen M16 kablo giriş bezi (IP65) aracılığıyla yapılır. Konutun içine vidalanın. Daldırma çubuğu ve muhafaza katı bir şekilde bağlanır.
Ayar öğesi kapağın içinde bulunur. 6 pim ve bir jumpertan oluşur. Kullanılır Gerekli ölçüm aralığını seçmek ve test fonksiyonunu etkinleştirmek için. Farklı jumper konumları aşağıdakileri gösterir:
Jumper, sol pozisyon (R1) = 0 ... 70 ° C,
Jumper, orta pozisyon (R2) = -40 ...+120 ° C (fabrika ayarı),
Jumper, doğru pozisyon (R3) = ayrılmış
Jumper, Yatay Konum: "Test Fonksiyon Aktif" tablosuna göre değerler sinyal çıkışında sağlanır.
Jumper, dikey, sağ konum = ° C (fabrika ayarı)
Jumper, dikey, sol pozisyon = ° F
Arıza durumunda, çıkış sinyali 60 saniye sonra 4 mA'ya ulaşır. LCD görüntüler
HATA.
Sensörün 4 ... 20 mA çıkışını elde edebilen ve işleyebilen tüm sistemler veya cihazlar sinyal.
Nominal basınç PN10'u aşarsa, paslanmaz çelikten (V4A) yapılan koruma cepleri gerekli. Gerekirse sıcaklık ölçüm aralığı sensörde seçilmelidir.
Sensörü güçlendirmek, ekstra düşük voltaj (SELV) güvenlik için bir transformatör gerektirir % 100 görev için ayrı sargılar. Transformatörü boyutlandırıp korurken,
Tüm yerel güvenlik düzenlemeleri. Transformatörü boyutlandırırken, sensörün güç tüketimini göz önünde bulundurun. Doğru kablolama için ilgili cihaz veri sayfalarına bakın. İzin verilen tüm hat uzunluklarını gözlemleyin. Kablo Yönlendirme ve Kablo Seçimi Kabloları yönlendirirken, kablo ne kadar uzun süre çalışır ve kablolar ne kadar yakın olursa daha fazla elektrik paraziti. EMC eğilimli ortamlarda korumalı kablolar kullanın. Hem ikincil besleme hatları hem de sinyal hatları için bükülmüş çift kablolar gereklidir.
Kullanıma bağlı olarak, sensörü aşağıdaki gibi yükleyin:
Sıcaklığın doğru bir şekilde elde edilebileceği dönüşte Daldırma çubuğu veya koruma cebi bakacak şekilde sensörü bir dirseğe takın
akış yönü. Su, sıcaklığın elde edildiği yerlerde iyi karıştırılmalıdır. Bu Pompadan aşağı akış veya pompa dönüşe monte edilmişse, en az 1,5 m geride
karıştırma noktası. Sensörü kablo üstten girmeyecek şekilde monte edin. Her tür sensörle daldırma uzunluğu en az 60 mm olmalıdır! Sensör gecikme ile kaplanmamalıdır. Sensöre sığdırmak için, dişli bir bağlantı veya t-parçalı g ½ boruya kaynak yaptırılmalıdır.
Kapak muhafazasının karşılık gelen tabana (aynı basılı sayı montaj sırasında ① ②) bulunur. Aksi takdirde doğruluk etkilenebilir.
Sızdırmaz dişli meme uçlarına sahip sensörler için G ½, dişli ile sızdırmazlık ortalamaları kullanın bağlantı (örneğin kenevir, teflon bant veya benzeri).
Paketlemede montaj talimatları verilmiştir.
Cihaz, bertaraf için bir elektronik cihaz olarak kabul edilir. Avrupa Direktifi ile ve yerli atık olarak atılamayabilir.
Belirli uygulamalardaki teknik veriler yalnızca listelenen Siemens ürünleri ile birlikte geçerlidir "Ekipman kombinasyonları" altında. Siemens, bu durumdaki tüm garantileri reddeder Üçüncü taraf ürünler kullanılır.
