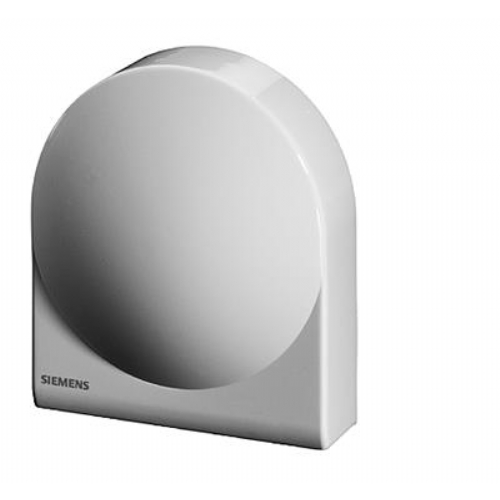

SIEMENS QAC31/101 DIŞ SENSÖR, NTC 575, -50...60 °C

Dış Sensörler QAC ...

• dış mekan sıcaklığını elde etmek için dış sensör ve - daha az ölçüde
  • Güneş radyasyonu, rüzgar etkisi ve duvarın sıcaklığı
• QAC ... ve bu veri sayfası dışını kullanan OEM'ler içindir. ürünleriyle bağlantılı sensörler

Kullanmak

• Hava durumu telafi edilen akış sıcaklığı kontrolü için referans sensörü
• Optimizasyon işlevleri için sensörün ölçülmesi

Teknik tasarım

Algılama elemanı, 0 ° C'de 1000 Ω direnci olan ince film LG-NI elemanıdır. Direnç, sıcaklığın bir fonksiyonu olarak Kelvin başına yaklaşık 5 Ω olarak yükselir.

QAC21

Algılama elemanı, doğrusallaştırılmış bir özelliğe sahip bir NTC direncidir ve 20 ° C'de 575 Ω direnç.

QAC31/101

Algılama elemanı, 1000 Ω dirençli bir NTC direncidir. 25 ° C. Direnç Kelvin başına yaklaşık % 4 oranında düşer.

Mekanik tasarım

• Dış sensör, çıkarılabilir bir kapağa sahip plastik gövdeden oluşur.
• Algılama Eleman sentetik reçineye gömülüdür. Bağlantı terminallerine sonra erişilebilir kapağın kaldırılması.
• Kabloyu duvardan tanıtmak için, bir gromet, kablo bezi veya sızdırmazlık bileşiği gereklidir (ayrıca aşağıdaki illüstrasyona da bakın).
• Duvar montajı için Kablo girişi bezi muhafazanın altına vidalanabilir.

ÜRÜN ÇEŞİTLERİ

• SIEMENS QAC2010
• SIEMENS QAC2012
• SIEMENS QAC2030
• SIEMENS QAC22
• SIEMENS QAC31/101
• SIEMENS QAC3161
• SIEMENS QAC3171
• SIEMENS QAC32
• SIEMENS QAC34/101
