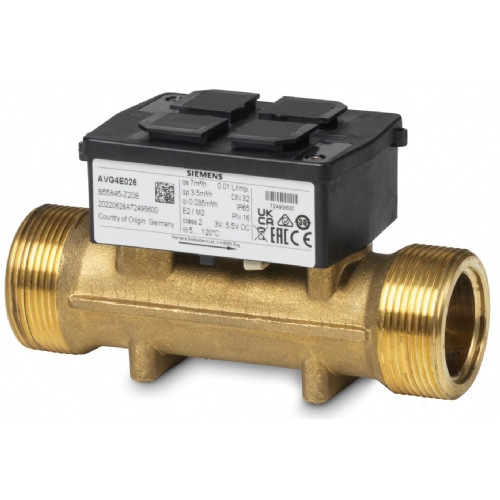

SIEMENS AVG4E025 AKILLI VANA DN25 İÇİN ULTRASONİK AKIŞ SENSÖRÜ. UZUNLUK 150; DIŞTAN DİŞLİ G 1 1/2 B

Akıllı Vana – entegre enerji verileri toplama özelliğine sahip kontrol vanası havalandırma ve iklimlendirme tesislerinin yanı sıra HVAC'daki ön kontrol devreleri uygulamalar. Sensör kılavuzlu dinamik akış kontrolü.

• Dişli vanalar EVG4U10E..:

– DN15…50
– Nominal hacim akışı 1,5…18 m3/H
– ISO-228'e göre dıştan dişli bağlantı

• Flanşlı vanalar EVF4U20E.. ve DN150 çözümü:

– DN65…150
– Nominal hacim akışı 30…170 m3/H
– ISO 7005'e göre flanş bağlantısı

• BACnet IP üzerinden bina kontrol teknolojisinde sistem entegrasyonu
• Bina otomasyonunda sistem entegrasyonu ve Modbus RTU üzerinden kontrol
• Siemens Bina Operatörüne doğrudan aktarımı destekler
• Su ve su için ± %2 ölçüm doğruluğunda ultrasonik hacimsel akış ölçümü Su-etilen glikol karışımları için ± %6
• Eşleştirilmiş daldırmalı sıcaklık sensörleriyle sıcaklık ölçümü

Kullanmak

Akıllı Vana, hacim akışına sahip 2 portlu, basınçtan bağımsız bir kontrol vanasıdır (PICV). Isıtma, havalandırma ve iklimlendirme tesisleri için sıcaklık ve güç ölçümü. Vana analog (DC 0/2...10 V veya 4...20 mA) veya dijital (BACnet IP / Modbus RTU) sıcaklık kontrol devresine bağlayın. Tüm proses verileri (hacim akışı, güç, birincil akış ve dönüş sıcaklığı vb.), entegre edilmiş olsa bile dijital olarak okunabilir.

analog.

Akıllı Vana aynı zamanda enerji verimli tesis işletimini destekleyen yerel sınırlama ve optimizasyon fonksiyonlarına da sahiptir. Bina otomasyonu ve kontrol sisteminde dijital entegrasyonun yanı sıra, Siemens Bina Operatörü uygulamasına sahip bulut, bina operatörünün çalışmasını destekler Sistemi izleyin ve enerji tüketimini değerlendirin.

Akıllı Vana 5 kontrol fonksiyonuna sahiptir:

• Dinamik kontrol vanası
• Dinamik kontrol valfi (değişim)
• Diferansiyel basınç kontrolörü
• Akış sıcaklık kontrolörü
• Dış sıcaklığa bağlı akış sıcaklık kontrolörü

Hacim akışı sınırlaması ve enerji kazanımı, 5 kontrolün tamamında herhangi bir zamanda mevcuttur işlevler. Dinamik kontrol vanası olarak Akıllı Vana Bu kontrol fonksiyonunda Akıllı Vana, sıcaklık ölçüm sisteminin bir parçasıdır. kontrol devresi ve üst üste binmiş bir devreden bir ayar noktası alır kontrole bağlı olarak yorumladığı otomasyon istasyonu vana konumu, hacim akışı veya çıkış ve kontroller olarak mod buna göre. örnek bunu bir ön kontrol devresine dayalı olarak göstermektedir soğutulmuş tavanlar için. Otomasyon istasyonu [N1] soğutulmuş ünitenin akış sıcaklığını kontrol eder talebe göre tavan devresi ve %0…100 ayar noktasını belirtir Akıllı Vana. Bu analogda meydana gelebilir (%0…100 = DC 0…10 V) şeklinde veya BACnet IP üzerinden uzaktan veya Modbus RTU. Akıllı Valf bu ayar noktasını takip eder ve örneğin; hacim olarak akış kontrol modu, uygun hacim akışı. DN150 çözümü yalnızca dinamik olarak işlevde desteklenir kontrol vanası. Su (etilen glikol olmayan karışımlar) kullanılır. ölçülen ortam.

ÜRÜN ÇEŞİTLERİ

• SIEMENS AVG4E050
• SIEMENS AVG4E040
• SIEMENS AVG4E032
• SIEMENS AVG4E025
• SIEMENS AVG4E020
• SIEMENS AVG4E015
• SIEMENS AVF4E125
• SIEMENS AVF4E100
• SIEMENS AVF4E080
• SIEMENS AVF4E065
