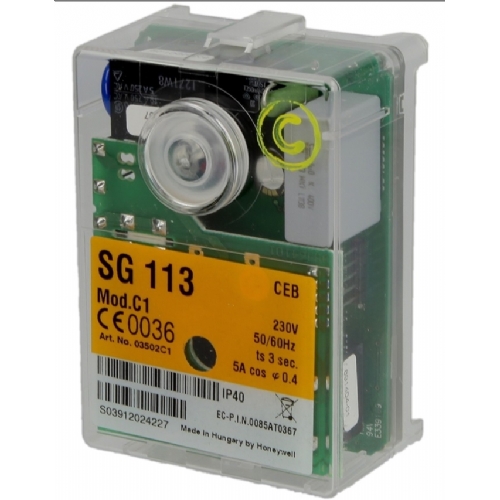

SATRONIC SG 113 MOD.C1 BRÜLÖR ATEŞLEME RÖLESİ

SATRONIC SG 113 MOD.C1 BRÜLÖR ATEŞLEME RÖLESİ

Satronic, Honeywell
DMG 970, Gaz, Brülörü Ateşleme, rölesi, Güvenlik Kontrolü

• 2 kademeli cebri çekiş ve kombi için petrol / gaz brülörleri Olası alev dedektörleri:
  • İyonizasyon probu
  • Kızılötesi titreşim dedektörü 1020
  • UV alev sensörü UVD 971

GİRİŞ

• Brülör kontrol kutusu DMG 970 kontrol eder ve denetler
• gaz ve çift yakıt için güç brülörü. Kontrol kutusu
• ilgili Avrupa standartlarına göre onaylanmış ve sertifikalandırılmıştır.
• standartlar. DIN 4794'e göre doğrudan hava ısıtıcılarında kullanım
• da mümkündür.
• Mikroişlemci tabanlı programlama dizisi, voltaj değişimlerinden, ortam sıcaklığından ve/veya açma döngülerinden bağımsız olarak son derece kararlı zamanlamalar sağlar. bu
• Yerleşik bilgi sistemi sadece sürekli bir bilgi sağlamakla kalmaz
• kutunun gerçek durumunun izlenmesi (özellikle başlatma aşamasını izlemek için çok yardımcı olur) ama aynı zamanda bilgi verir
• olası bir kilitlenmenin nedeni hakkında. Kilitlenme nedeni
• bir süre sonra bile geri alınabilecek şekilde saklanır.
• güç kesintisi.
• Kontrol kutusu, aşağıdaki durumlarda maksimum güvenlik için tasarlanmıştır.
• voltaj kaynağındaki dalgalanmalar. Şebeke voltajı düşerse
• izin verilen seviyenin altında, çalışma kesintiye uğrar ve
• kontrol kutusu, başlatma sırasını otomatik olarak engeller
• tekrar ediliyor. Bu şekilde sistemin güvenliği sağlanmaz.
• şebeke voltajındaki bir düşüşle riske atılır. Bu alçak gerilim
• koruma, yalnızca başlatma sırasında değil, çalışma sırasında da kalıcı olarak çalışır.

YAPISAL ÖZELLİKLER

• Mikroişlemci, elektronik bileşenler, çıkış röleleri ve
• alev yükseltici iki baskılı devre kartına yerleştirilmiştir.
• Bunlara ek olarak kilitleme ve sıfırlama devresi iyi korunur
• aleve dayanıklı, geçmeli tip plastik muhafaza içinde.
• Dahili ile sıfırlama / uzaktan kilitleme için sıfırlama anahtarı
• Bilgi sistemini ve merkezini görüntülemek için LED
• sabitleme vidası muhafazanın üstüne yerleştirilmiştir.
• S98 kablolama tabanı, yedek ve
• ekstra terminaller ve çeşitli kablolarla birlikte izin verir
• giriş noktaları, elektrik kablolarının azami esnekliği.
• DMG 970, MMI 810 ile işlevsel olarak uyumludur ve
• MMI 810.1

TEKNİK VERİ

• Çalışma gerilimi 220/240 V (-15 ... + %10)
• 50 Hz (± %5)
• Sigorta değeri 10 A hızlı, 6 A yavaş
• Güç tüketimi ca. 15 VA
• Çıkış başına maksimum yük
  • terim. 3 ateşleme trafosu 1,5 A, cos ? 0,2
  • terim. 4 motor 2,0 A, çünkü ? 0,4
  • terim. 5 + 6 solenoid valf 1,0 A, cos ? 0,4
  • terim. B alarm göstergesi 1,0 A, cos ? 0,4
• toplam yük 5,0 A, çünkü ? 0,4
• maks. 0,5 saniye boyunca 10 A
• Hava kontrol anahtarı 1 çalışma kontağı 4 A, 230V
• Kaçak ışık izleme 5 sn
• Hassasiyet (çalışma) 1 µA
• Minimum Gerekli iyon. akım 1.5 µA
• Kaçak ışık için hassasiyet 0.4µA
• İyonizasyon probu izolasyon Probu toprak
• 50 MΩ'den büyük
• kaçak kapasite Prob toprak
• 1000 pF'den az
• kablo uzunluğu
• Alev dedektörleri
• IRD 1020 yandan veya uçtan görüntüleme
• UVD 971 uçtan uca görüntüleme
• Ağırlık dahil Kablo tabanı 190 g
• Montaj konumu herhangi
• Koruma sınıfı IP 40
• Onaylanmış ortam parametresi
• kontrol ve alev dedektörü için maks. 30 °C'de %95
  • çalışma için -20 °C ... + 60 °C
  • depolama için -20°C ... + 80°C
• Buz birikmesi, suyun nüfuz etmesi ve yoğuşma
• su kabul edilemez

Onaylar

EN 298 ve EN 230 Avrupa standartlarına göre, diğer tüm ilgililer gibi Direktifler ve standartlar sınıflandırılmış EN 298 FTLLXN'ye göre

1. Bilgi sistemi

Bilgi sistemi mikroişlemci tabanlıdır ve brülör kontrol kutusu çalışmasının tüm yönleri hakkında rapor verir ve
alev denetimi. Gerçek hakkında sürekli bilgi verir.
programlama sırası, ünitenin gerçekleştirmekte olduğu. Ayrıca
programlama sırasının izlenmesine de olanak tanır
herhangi bir işlem olmadan işlemin başlatılması sırasında hataları tanımlayın
ek test cihazları. Otomatik olarak gerçekleştirilen
teşhis hizmeti kolaylaştıran değerli bir araçtır /
bakım çalışması yapar ve bu nedenle maliyet tasarrufu sağlar. analizler
hata nedeni doğrudan sahnede yapılabilir veya değilse
kilitleme nedeni kalıcı bir kilitleme modu belleğinde saklandığından daha sonra mümkündür.
Bilgi sistemi dışarıyla iletişim kurar.
bir LED kullanan dünya (kullanılan Flash Kodu,
Mors kodu). Mesajlar optik olarak iletilir.
uygun şekilde yanıp sönen LED. Ek bir terminal kullanma
(isteğe bağlı), mesajlar kaydedilebilir ve ekranda görüntülenebilir.
kolay okunabilir form.

2. Alev algılama

• Aşağıdaki alev dedektörü türleri uygundur:
  • İyonizasyon probu, sıcaklığa dayanıklı malzeme, kuyu yalıtımlı (malzeme ve yalıtım ateşleme ile aynı elektrot).
  • Montajlı kızılötesi titreşim dedektörü tipi IRD 1020 flanş M 93 veya UV katı hal alev sensörü UVD 971. İyonizasyon probu kullanılarak alev tespiti sadece mümkündür nötr bir toprak bağlantısı sağlayan ana güç kaynakları ile bağlantılı olarak. IRD 1020 veya UVD 971'i doğru kablolamaya bağlama gözlemlenmesi gerekir.

2.1 Kaçak ışık izleme

Kaçak ışık kontrolü, teknik bölümde belirtildiği gibi ön süpürme süresinin sonunda thr süre boyunca gerçekleştirilir.
veriler.

3. Kilitleyin ve sıfırlayın

Ünite iki şekilde sıfırlanabilir veya kilitleme moduna getirilebilir.

• Farklı yollar:
  • Dahili
• Kilitleme durumunda, ünite yerleşik düğmeye basılarak sıfırlanabilir, bu da yeni bir başlatma döngüsünün gerçekleştirildiği anlamına gelir.
  • Harici
• Yerleşik kilitleme düğmesini aynı şekilde kullanmak yerine
• işlevi, harici bir düğme kullanılarak elde edilebilir.
• terminal 9'u A ile bağlar (ayrıca bkz. devre ve bloğa
• diyagram).
• sırasında düğmeye (dahili veya harici) basılırsa
• normal çalışma veya daha sonra başlatma sırası sırasında
• 3 sn. ve daha sonra serbest bırakıldığında, kontrol kutusu şunları yapacaktır:
• kapatmak için.
• lütfen aklınızda bulundurun
• Ünite yalnızca kilitleme moduna getirilebilir veya
• üniteye güç verilirse sıfırlanabilir.

4. Düşük voltaj koruması

için şebeke geriliminin 187 Veff'den fazla olması gerekir.
ünitenin bir başlatma gerçekleştirmesine izin verin.
Şebeke gerilimi sadece devreye alma sırasında izlenmez
aşamasında değil, aynı zamanda çalışma sırasında kalıcı olarak. eğer voltaj
başlatma veya çalışma süresi sırasında kontrol kutu kilitleme moduna geçer. Voltaj tekrar yükselirse,
kontrol kutusu otomatik olarak bir başlatma gerçekleştirir.
şebeke gerilimi > 187 Veff.

5. Güvenlik

DMG 970 kontrollerinin tasarımı ve kontrol sırası
yürürlükteki standartlara uygun olacak ve
(ayrıca TEKNİK VERİLER'e bakınız).

6. Montaj ve elektrik tesisatı

Kablolama tabanı:
Brülör için ek terminalli 3 toprak terminali
topraklama
Dahili kalıcı bağlantıya sahip 3 nötr terminal
nötr terminal 8
2 bağımsız yedek terminal (S1 ve S2)
ekstra A, B ve C terminalleri standarttır
2 kaydırmalı plaka ve 2 kolay açılır delik (PG11)
iplik) artı taban tabanındaki 2 nakavt deliği kolaylaştırır
temel kablolama
Dijital kontroller ideal olarak yeni kablolamada kablolanmıştır
(B ve C terminalleri
sadece bazı özel DMO veya DMG türleri için) terminal A ,.
uzaktan sıfırlama / uzaktan kilitleme işlevleri için kullanılır.
lütfen aklınızda bulundurun
Sorunsuz çalışmaya yardımcı olmak için ana nötr
kablolama tabanındaki bağlantı terminali
tamamen sıkılır. Terminal vidaları zaten
geri alınmış durumda. Bir tel bağlamak için
terminal, vidanın yalnızca sabitlenmesi gerekir.
Genel: Kontrol kutusu ve dedektör probları,
aşırı titreşime maruz kalır.

1. Önemli notlar

Kontroller kalifiye personel tarafından kurulmalıdır.
bir tek. İlgili ulusal düzenlemeler,
gözlemlendi.
Devreye alma sırasında kablolama uygun şemaya göre dikkatlice kontrol edilmelidir, Yanlış kablolama
üniteye zarar verebilir ve kurulumu tehlikeye atabilir.
Sigorta değeri, belirtilen limitlerin
TEKNİK VERİLER aşılmayacaktır. Bu önlemlere uyulmaması durumunda kısa devre etkisi olabilir.
kontrol ve kurulumda ciddi hasara neden olur.
Güvenlik nedeniyle en az bir kontrol kapatması
24 saat boyunca gözlemlenmelidir.
Kontrol kutusu fişe takılmadan önce şebeke bağlantısını kesin
içeri veya dışarı.
Kontrol kutusu bir güvenlik cihazıdır ve
açıldı!

2. Fonksiyon kontrolü

Güvenlik nedeniyle alev algılama sistemi,
kurulumun devreye alınmasında ve bir süre sonra test edilmiştir.
hizmet veya daha uzun süreli kapatma.
a) Kapalı gaz vanası ile çalıştırma
Kilitleme güvenlik süresi sona erdikten sonra, ünitenin devreye girmesi gerekir.
kilit modu!
b) Normal çalıştırma, brülör çalışırken gaz vanasını kapatın
Alev kaybından sonra kontrol kutusu devreye girmelidir.
kilitleme modu
c) Normal başlatma, ön temizleme veya çalışma sırasında, kesinti
hava kanıtlama anahtarı
Kontrol kutusu hemen bir kilitleme yapmalıdır
d) Başlamadan önce köprülü hava kanıtlama anahtarı
fan motoru yakl. 2 3 saniye,
ardından bir kilitleme. 10 saniye sonra, Bu hızlı
kilitleme, kontrol kutusu tarafından sıfırlanır ve bir saniye
başlatma girişimi takip eder (fan motoru yakl.
2 3 sn.). Hava kapalıysa standart bir kilitleme görünür.
kanıtlama anahtarı (LW) kontağı hala kapalı
konumu (örn. kaynaklı kontaklar). Hava kanıtlıyor mu
anahtarı (LW) açık konuma getirildi.
bu arada (örneğin, bir motor çalışma ile), normal bir başlatma
sıra takip eder.

3. Arıza bulma

Yerleşik bilgi sistemi, devreye alma veya çalıştırma sırasında meydana gelen problemlerde sorun gidermeyi kolaylaştırır.
operasyon sırasında.
Olası kilitleme mesajlarının bir listesi şurada bulunabilir:

UYGULAMA ÖZELLİKLERİ bölüm 1.2.

Lütfen aklınızda bulundurun:
Kontrol kutusu kilitleme modunda kilitlidir ve
kilitlemenin yeniden düzenlenmesi şu ana kadar görüntülenir:
kontrol kutusu, dahili veya
harici sıfırlama (ayrıca bkz. konu “3. Kilitleme
ve sıfırlayın ").
Kontrol kutusunun kablolama tabanından çıkarılması veya
besleme hattının kesilmesi bir kilitlenmeyi sıfırlamayabilir. Bu nedenle güç verilerek fan motoru 2-3 saniyeliğine açılır.
saniye. kontrol kutusu tekrar kilitlenmeden önce ve
son kilitlemenin nedeni.
Hata Olası hata
Brülör çalışmıyor Termostat devresi açık
Hatalı elektrik tesisatı
şebeke gerilimi Fan motoru / meme ön ısıtıcısı Kontrol kutusu sıfırlanmadı
kısa bir süre için başlar Hava kontrol anahtarı açık değil
zaman, kontrol kutusu konumuna gider

Kilitleme

Kontrol kutusu kilitleniyor Hava kanıtlama anahtarı sırasında
ön temizleme 60 saniye içinde kapandı.
Hava kanıtlama anahtarı yeniden açıldı
Kontrol kutusu kilitleniyor Havayı kontrol etme anahtarı açık
ön temizlemenin sonunda Alev sinyali
Brülör çalışıyor, Alev dedektöründe kaçak ışık
alev kurulmadı, (yalnızca IRD)
kilitlenme Ateşleme yok veya yakıt yok
Brülör çalışıyor, Alev sinyali yok veya çok düşük (alev
alev oluştu, yapışmaz, kötü izolasyon
güvenlik süresinden sonra, iyonizasyon sondası, çerçeve zeminine hatalı bağlantı çıkışı)
IRD'de yetersiz ışık
Hassasiyet ayarı
IRD'de çok düşük
