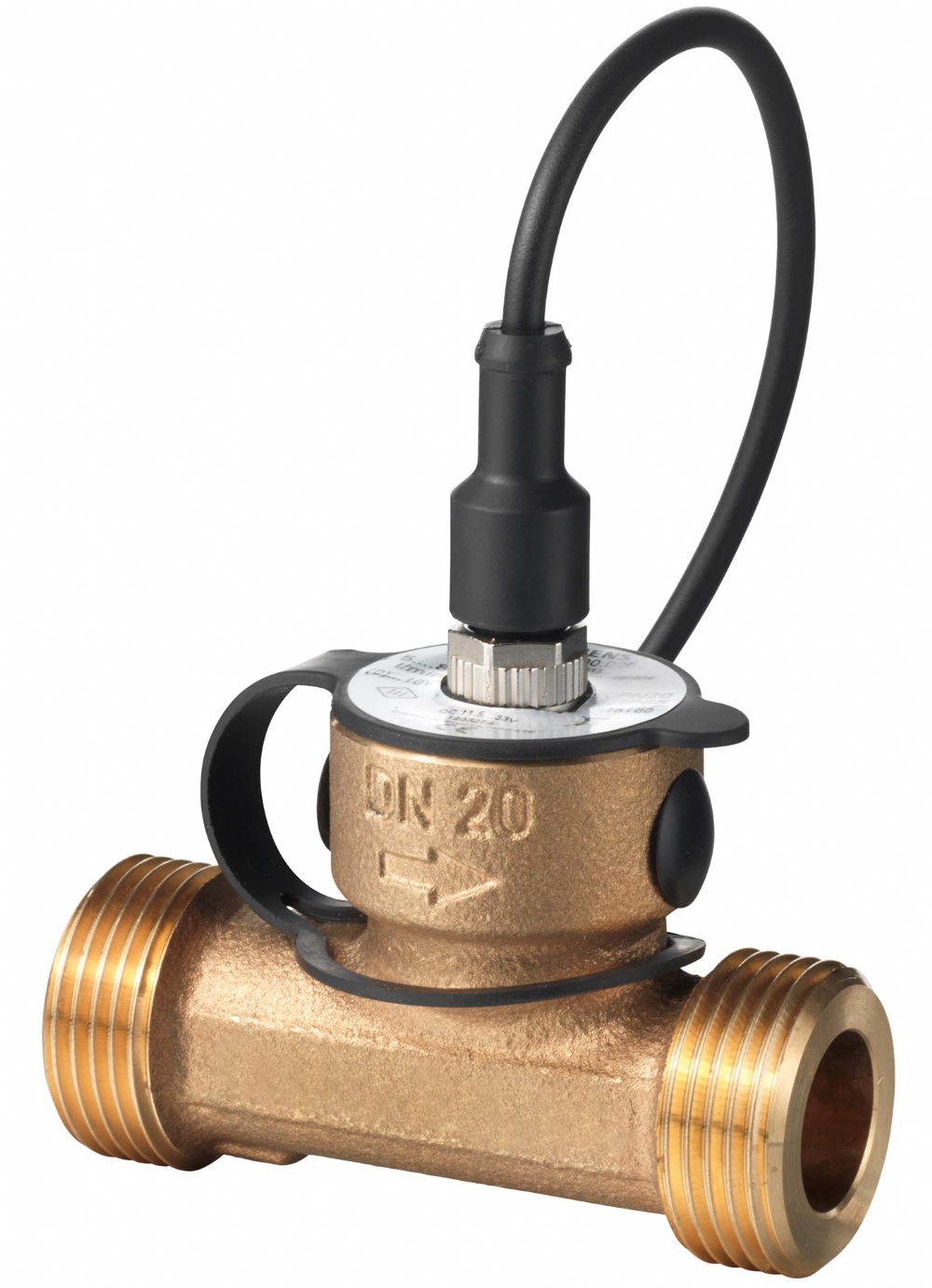

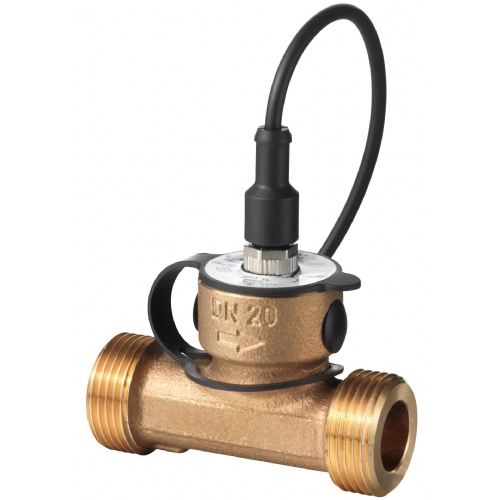

SIEMENS QVE3000.015 SYMARO SENSÖR
Akış Sensörü QVE3000.0XX, QVE3100.0XX DN10'daki sıvılar için… 25 boru
ÖZELLİKLER
- Sağlam kırmızı pirinçten yapılmış girdap akış sensörü
- Çıkış sinyali: DC 0… 10 V veya 4… 20 Ma
- Akış aralığı: 1.8… 150 l/dk
- Sıcaklık aralıkları için kullanılır: -15…+125 ° C
- Çalışma voltajı: DC 18… 33 V (QVE3100…) veya 11.5… 33 V (QVE3000…)
- Sıcaklığa duyarsız ölçüm prensibi
- Hareketli parça yok
- Düşük basınç kaybı
- Kirlenmeye duyarsız
Kullanmak
- Akış sensörü, akışı sürekli ölçmek veya sıvıları izlemek için uygundur
- HVAC bitkileri ve uygulamalarında sıcak su, ısıtma suyu veya standart su-glikol karışımları. Sensörler otomasyon ve kontrol sistemlerinde kontrol olarak kullanılabilir
- sensör veya ölçülen değer sensörü.
ÜRÜN TİPLERİ
- QVE3000.010 S55720-S211 DN 10 1.8…32 0.1…1.92 DC 0…10 V
- QVE3000.015 S55720-S212 DN 15 3.5…50 0.2…3.0 DC 0…10 V
- QVE3000.020 S55720-S213 DN 20 5.0…85 0.3…5.1 DC 0…10 V
- QVE3000.025 S55720-S214 DN 25 9.0…150 0.5…9.0 DC 0…10 V
- QVE3100.010 S55720-S215 DN 10 1.8…32 0.1…1.92 DC 4…20 mA
- QVE3100.015 S55720-S216 DN 15 3.5…50 0.2…3.0 DC 4…20 mA
- QVE3100.020 S55720-S217 DN 20 5.0…85 0.3…5.1 DC 4…20 mA
- QVE3100.025 S55720-S218 DN 25 9.0…150 0.5…9.0 DC 4…20 mA
Teslimat kapsamı:
- Harici iplik bağlantısı olan akış sensörü
- düz, 3 pimli fiş m12x1 kablolu, 2 m
- montaj talimatları
Mühendislik Notları
Verilen cihazın operasyonel güvenliği yalnızca uygun şekilde kullanıldığında garanti edilir (sıvıların akış ölçümü). Belirtilen sınır değerlerini hiçbir koşulda aşmayın (bkz. "Teknik Veriler").
Montaj notları
- Akış sensörünün düzgün çalışması, yalnızca montaj talimatları varsa garanti edilir
- Ürüne tamamen bağlı kalır. Ayrıca aşağıdaki notlara bakınız.
- Akış sensörünü, boruların tamamen dolu olduğu yerle takın.
- ölçülen ve ortamdaki gaz kabarcıkları ve kavitasyondan kaçınıldığında.
- Akış sensörünü yalnızca amaçlanan konuma veya uygun akış yönüne monte edin (not bağlantı borusundaki ok). Ölçülen akış değerleri yanlış olacaksa
- Sensör yanlış konuma veya yöne monte edilir.
- Tüm ölçüm yolu yabancı cisimlerden arınmış olmalıdır.
- Sensör girişi veya çıkış alanından önce yeterli yerleşim mesafesi planlayın Eddying efektlerinden kaçının, ör. eğrilikler, adımlar, çapta değişiklikler, vanalar, Pompalar vb.
- Bu nedenle, montaj talimatlarında önerilen minimum mesafelere kesinlikle uyun.
- Kırmızı pirinç tipi akış sensörlerini monte ederken, giriş ve çıkışta düz contalar kullanın kırmızı pirinç borunun.
Kurulum notları
- Elektrik sistemleri hakkındaki tüm yerel düzenlemelere uyun.
- Elektrik kurulumu için yalnızca nitelikli personeli kullanın.
- Şebeke kablosunun kablolarını bağlamadan önce her zaman sistemin enerjisini kaldırın.
İşletim notları
Maksimum çalışma basıncının yanı sıra maksimum orta sıcaklığı aşmayın (bkz. "Teknik Veriler").
Hizmet Notları
- Bir akış sensörünü veya gövdesini basınç altında bir boru sisteminden çıkarmayın.
- Akış sensörü bakım gerektirmez ve kullanıcı tarafından onarılamaz.
İmha etmek
- Bertaraf açısından, QVE3x00.0xx akış sensörü, Yerli atıklarla birlikte atılamaz. Tüm ilgili ulusal gözlemci Birimin uygun kanallar aracılığıyla düzenlemeleri ve atılması. Yerel ve şu anda Geçerli mevzuat buna göre geçerlidir.
