Kontrolör serisi, sıcaklık, basınç ve diğer proses değişkenlerini kontrol etmek için çeşitli DIN formatlarında kullanıcı tarafından konfigüre edilebilen, universal olarak kullanılabilen 3 kompakt kontrolörden oluşur. Temel uygulama alanları ısıtma dolapları, sıcaklık kontrol ve soğutma sistemleridir.
Kısa açıklama
Bu serideki kontrolörler sıcaklık, basınç ve diğer proses değişkenlerinin kontrolü için farklı DIN formatlarında üç adet, ayrı şekilde programlanabilen ve universal olarak geçerli olan kompakt kontrolörlerden oluşmaktadır.
Ana uygulama alanları ısıtma kabinleri, sıcaklık sabitleme ve soğutma sistemleri, kurutma ve dondurma sistemleri ve laboratuar fırınları ve gıda, plastik ve paketleme endüstrilerinde sterilizelerdir.

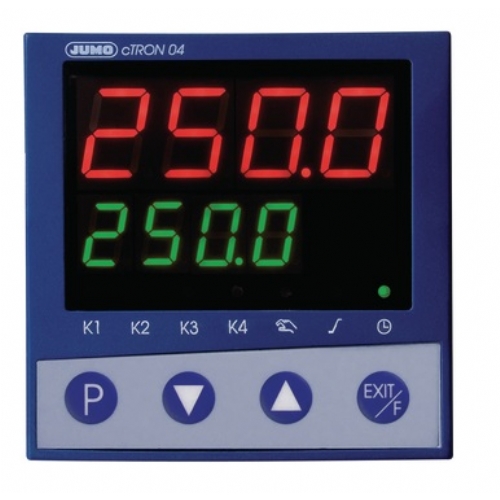

Tüm modellerde proses değerlerini ve parametreleri göstermek için bir kırmızı ve bir yeşil olmak üzere yedi segmentli LED ekranı kullanılır. Anahtar pozisyonlarını, manüel modu, rampa işlevini ve zamanlayıcı modunu göstermek için ayrıca yedi LED daha bulunur.
Ön paneldeki dört tuş vasıtasıyla çalıştırılır. Donanım konfigürasyonuna bağlı olarak enstrümanlar 2 durumlu kontrolörler, 3 durumlu
kontrolörler, ayarlamalı kontrolörler veya sürekli kontrolörler olarak kullanılabilirler.
Otomatik optimizasyon, ayarlanabilir gradyanlar ile rampa işlevi, açılış geciktirme, iki limit karşılaştırıcı, kapsamlı zamanlayıcı fonksiyonları ve bir hizmet sayacı temel modelde dahi bulunur. Her enstrüman bir RTD sıcaklık probu, bir termokupl ve standart sinyaller (akım, gerilim) için universal ölçüm girişine sahiptir; 20 sensörden daha fazlasının doğrusallaştırmaları saklı tutulur.
Tüm tiplerde maksimum iki binary giriş, bir lojik çıkış ve iki röle çıkışı bulunur.
Ayrıca her tip üçüncü röle çıkışı veya bir analog çıkış ile birlikte tercihe bağlı olarak teslim edilebilir.
Kurulum programı ile birlikte konfigürasyon için standart olarak bir kurulum arayüzü mevcuttur.
Enstrümanlar bir opsiyonel RS485 arayüzü ile data networkunda (Modbus) bütünleşebilir.
Elektrik bağlantısı arka kısımda vida terminalleri ile (takılabilir terminal şeritleri) yapılır.
