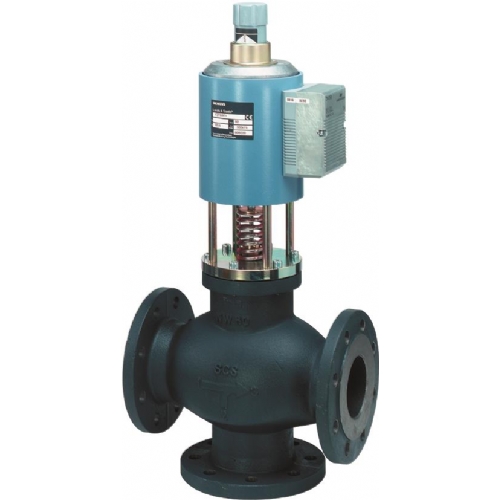

SIEMENS M3P80FY DN 80, KVS: 80, AC 24 V, DC 0/2...10 V / 4...20 MA ACVATIX VANA

SIEMENS M3P80FY DN 80, KVS: 80, AC 24 V, DC 0/2...10 V / 4...20 MA ACVATIX VANA

Modülasyonlu kontrol vanaları manyetik aktüatörlü, PN16 M3P..FY M3P..FYP soğutulmuş ve düşük sıcaklıklı sıcak su sistemleri veya
mineral yağ içeren ortamlara sahip sistemler için (M3P..FYP)

• Hızlı konumlandırma süresi (1 sn), yüksek çözünürlüklü strok (1: 1000)
• Konumlandırma sinyali: DC 0...10 V veya DC 4... 20 mA
• Arıza emniyet özelliği: Enerji kesildiğinde 1  3 kapalı
• Düşük sürtünme, sağlam, bakım gerektirmez
• Çalışma durumu göstergesi, konum geri bildirimi ve manuel kontrol

Kullanım

Kontrol vanaları, konum kontrolü ve konum geri bildirimi için hazır takılmış manyetik aktüatörlü karıştırma veya geçiş vanalarıdır. Kısa konumlandırma süresi, yüksek çözünürlük ve yüksek aralıklılık bu vanaları modülasyon için ideal hale getirir

• soğutulmuş ve düşük sıcaklıktaki sıcak su sistemlerinin kontrolü
• mineral yağ içeren sıvıların kontrolü veya dozaj kontrolü (SAE05...SAE50), mineral yağ bazlı dizel yakıtlar, ısı transfer yağları kapalı devrelerde.
• motor yağı sirkülasyonu, vidalı kompresörler için karıştırma devrelerinde sıcaklık kontrolü (basınçlı hava) ve benzin ve dizel yağı için yakıt devreleri
• elektronik enjeksiyon bileşenleri için bileşenlerin kalibrasyonu için yüksek basınç kontrolü
• endüstriyel taşlama makineleri için kesme yağı emülsiyonunun kontrolü

Teknik ve mekanik tasarım

Çalışmanın ayrıntılı açıklaması için CA1N4028E veri sayfasına bakın. Kontrol sinyali terminal muhafazasında bir faz kesme sinyaline dönüştürülür ve bu da bobinde bir manyetik alan oluşturur. Bu, armatürün etkileşimli kuvvetlere (manyetik alan, karşı yay, hidrolik vb.) göre konumunu değiştirmesine neden olur. Armatür, sinyaldeki herhangi bir değişikliğe hızla yanıt verir, ilgili hareketi doğrudan kontrol diskine aktarır ve yükteki hızlı değişikliklerin hızlı ve doğru bir şekilde düzeltilmesini sağlar. Valf konumu sürekli olarak endüktif olarak ölçülür. Sistemdeki herhangi bir bozulma, kontrol sinyalinin ve valf strokunun tam olarak orantılı olmasını sağlayan ve ayrıca valf konumunu belirten bir geri bildirim sinyali sağlayan dahili konumlandırma denetleyicisi tarafından hızla düzeltilir.

Kontrol

Manyetik aktüatör, DC 0/2...10 V veya DC 4...20 mA çıkış sinyali veren bir Siemens denetleyicisi veya başka bir üreticinin denetleyicisi tarafından çalıştırılabilir.
En iyi kontrol performansını elde etmek için 4 telli bir bağlantı kullanılması önerilir.

Yay geri dönüş fonksiyonu

Konumlandırma sinyali kesilirse veya bir elektrik kesintisi durumunda, vananın geri dönüş yayı otomatik olarak kontrol yolu 1  3'ü kapatır.

Manuel kontrol

Kontrol yolu portları 1 –> 3, el çarkını saat yönünde çevirerek mekanik olarak 0 ile yaklaşık %90 arasında açılabilir. Manuel ayarlama tesisi ayrıca düşük limit kontrolünün mekanik bir yöntemi olarak da kullanılabilir, yani vana manuel olarak ayarlanan konum ile %100 açık konum arasında normal kontrol fonksiyonunu uygular. Tam stroklu otomatik kontrol için el çarkı 0'a (saat yönünün tersine son durdurma) ayarlanmalıdır. Su dışındaki ortamlar için vana boyutlandırılırken, ortam özelliklerinin

• özgül ısının
• yoğunluğun
• kinematik viskozitenin

sudan farklı olduğunu unutmayın. Tüm değişkenler sıcaklığa bağlıdır. Tasarım sıcaklığı, vanadaki en düşük ortam sıcaklığıdır. Viskozite, ortama bağlı olarak sıcaklık değişikliklerinde önemli ölçüde değişebilir. Ortam sıcaklığı vananın sorunsuz çalışmasıyla uyumlu viskozite değerlerini garantilemiyorsa, tesis işlevselliği bozulabilir.

ÜRÜN ÇEŞİTLERİ

• SIEMENS M3P100FY
• SIEMENS M3P80FY
• SIEMENS M3P80FYP
