SIEMENS QBE2003-P1 SYMARO SENSÖR

SIEMENS QBE2003-P1 SYMARO SENSÖR

• Basınç Sensörleri

QBE2003-P… QBE2103-P… nötr ve hafif agresif sıvılar ve gazlar için

ÖZELLİKLER

• Yüksek hassasiyetli ölçüm
• Ölçüm aralığı 0 ila 60 bar bağıl
• Besleme voltajı AC 24 V / DC 12...33 V veya DC 7…33 V
• DC 0 ...10 V veya DC 4…20 mA çıkış sinyali
• Sıcaklık değişikliklerinden etkilenmeyen ölçüm
• Yüksek sıcaklık kararlılığı
• Bağlantı: dış dişli G ½", iç dişli M5
• Üstün uzun vadeli kararlılık sayesinde bakım gerektirmez
• Yüksek aşırı yük direnci
• Sağlam ve kompakt yapı

ÜRÜN TÜRLERİ

1. QBE2003-P1 S55720-S290 0...1 bar 0...100 kPa 0…10 V
2. QBE2003-P1.6 S55720-S291 0...1.6 bar 0...160 kPa 0…10 V
3. QBE2003-P2.5 S55720-S292 0...2.5 bar 0...250 kPa 0…10 V
4. QBE2003-P4 S55720-S293 0...4 bar 0...400 kPa 0…10 V
5. QBE2003-P6 S55720-S294 0...6 bar 0...600 kPa 0…10 V
6. QBE2003-P10*) S55720-S295 0...10 bar 0...1.0 MPa 0…10 V
7. QBE2003-P16*) S55720-S296 0...16 bar 0...1.6 MPa 0…10 V
8. QBE2003-P25*) S55720-S297 0...25 bar 0...2.5 MPa 0…10 V
9. QBE2003-P40 S55720-S298 0...40 bar 0...4.0 MPa 0…10 V
10. QBE2003-P60 S55720-S299 0...60 bar 0...6.0 MPa 0…10 V
11. QBE2103-P1 S55720-S300 0...1 bar 0...100 kPa 4…20 mA
12. QBE2103-P1.6 S55720-S301 0...1.6 bar 0...160 kPa 4…20 mA
13. QBE2103-P2.5 S55720-S302 0...2.5 bar 0...250 kPa 4…20 mA
14. QBE2103-P4 S55720-S303 0...4 bar 0...400 kPa 4…20 mA
15. QBE2103-P6 S55720-S304 0...6 bar 0...600 kPa 4…20 mA
16. QBE2103-P10*) S55720-S305 0...10 bar 0...1.0 MPa 4…20 mA
17. QBE2103-P16*) S55720-S306 0...16 bar 0...1.6 MPa 4…20 mA
18. QBE2103-P25*) S55720-S307 0...25 bar 0...2.5 MPa 4…20 mA
19. QBE2103-P40 S55720-S308 0...40 bar 0...4.0 MPa 4…20 mA
20. QBE2103-P60 S55720-S309 0...60 bar 0...6.0 MPa 4…20 mA

Çalışma şekli

Basınç sensörleri piezo-dirençli ölçüm prensibine göre çalışır. Seramik
veya paslanmaz çelik diyafram*) (kalın film hibrit teknolojisi) basıncı ortamla
doğrudan temas yoluyla alır. Ölçüm elektronik olarak
DC 0...10 V veya DC 4…20 mA doğrusal çıkış sinyaline dönüştürülür. *) QBE2003-P10, QBE2003-P16, QBE2003-P25, QBE2103-P10, QBE2103-P16 ve
QBE2103-P25 için geçerlidir

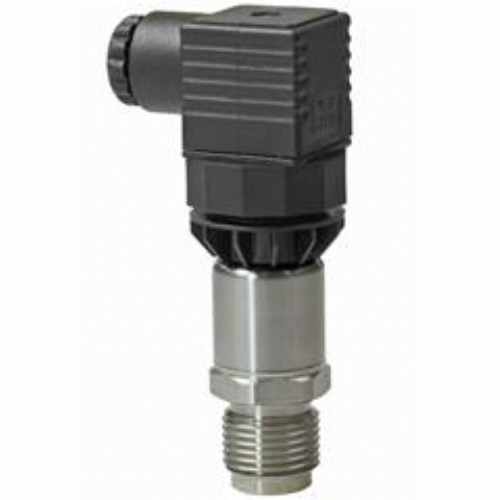

Mekanik tasarım

Basınç sensörü şunlardan oluşur:

• DIN EN 175301-803-A fişli bağlantıya sahip sensör başlığı
• Paslanmaz çelik kasaya entegre piezo-dirençli ölçüm elemanı
• Basınç bağlantısı dış dişli G ½" ve iç dişli M5*) aksesuar AQB2001**) ile birlikte kullanım için
• Fiş DIN EN 175301-803-A (takılı)
• Hiçbir değişiklik veya ayarlama mümkün değildir.

• *) Aşağıdaki tiplerde M5 iç diş yoktur:

QBE2003-P10, QBE2003-P16, QBE2003-P25, QBE2103-P10, QBE2103-P16 ve QBE2103-P25

• **) QBE2003-P10, QBE2003-P16, QBE2003-P25, QBE2103-P10, QBE2103-P16 ve QBE2103-P25 tiplerinde kullanılamaz. ½" dişli bağlantı kullanılarak inşaat tarafında bir çözüm mümkündür.
