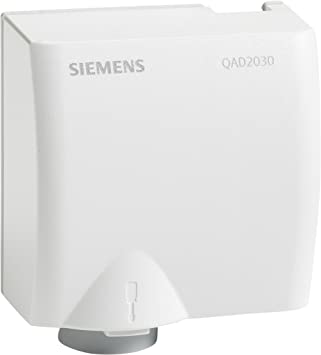

SIEMENS QAD2030 SYMARO SENSÖR
Kayış sıcaklığı Sensörler
QAD ...
- Kayış-on sıcaklık sensörü, boruların elde edilmesi için tasarlanmıştır. borunun içindeki ortamın sıcaklığı
- QAD ... ve bu veri sayfası, ürünlerinde veya ürünlerinde sıcaklık sensörleri
Kullanmak
- Akış sıcaklığının kontrolü ve sınırlandırılması
- Geri dönüş sıcaklığının sınırlandırılması
Teknik tasarım
Algılama elemanı, 0 ° C'de 1000 Ω direnci olan ince film LG-NI elemanıdır. veya 25 ° C'de bir NTC 10 kΩ.
Mekanik tasarım
Kayış sensörü, snap-on kapaklı plastik gövdeden oluşur. Bağlantı Terminallere kapağın kaldırılmasından sonra erişilebilir. Kablo bir
Kablo Giriş Bezi PG11. Sensörü 15 ila 50 mm çapa sahip borulara monte etmek için bir kayış kullanılır.
Notalar
Uygulamaya bağlı olarak, sensör aşağıdaki gibi bulunmalıdır:
Isıtma akış borusunda:
- Pompa akışa monte edilirse pompadan hemen sonra
- Pompa dönüşe monte edilmişse, karıştırma valfinden 2 m sonra 1,5… 2 m sonra
- Dönüş sıcaklığı sınırlaması:
Sınırlandırılacak sıcaklığın doğru bir şekilde elde edilebilir olduğu dönüş borusunda. İçinde Herhangi bir durumda, sensör suyun iyi karıştırıldığı yere kurulmalıdır.
Sensör gecikme ile kaplanmayabilir.
ÜRÜN ÇEŞİTLERİ
- SIEMENS QAD36/201
- SIEMENS QAD36/101
- SIEMENS QAD26.220/209
- SIEMENS QAD26.220/109
- SIEMENS QAD26.220
- SIEMENS QAD22
- SIEMENS QAD2030
- SIEMENS QAD2012
- SIEMENS QAD2010
