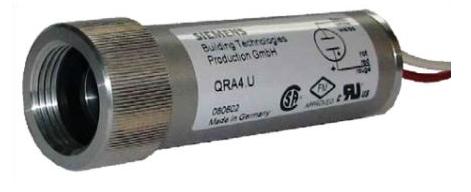

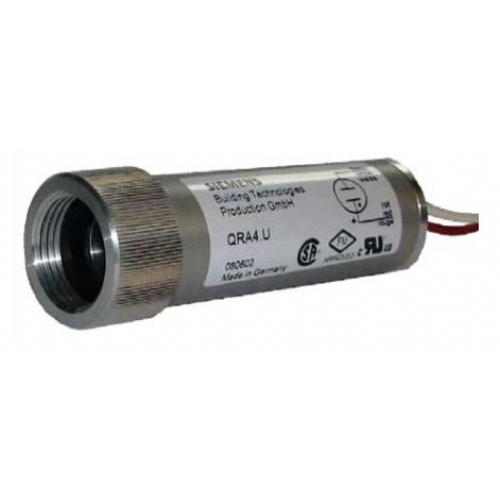

SIEMENS QRA4.U BRÜLÖR ULTRAVİYOLE FOTOSEL
ÖZELLİKLER
- Alev Dedektörü QRA4… UV alev dedektörü, siemens'den brülör kontrolleri ile kullanım için Doğalgazi LPG, BUTAN gaz veya yağ alevleri.
- QRA4 ... ve bu veri sayfası, entegre olan OEM'ler tarafından kullanılmak üzere tasarlanmıştır.
- ürünlerindeki alev dedektörleri.
Kullanmak
Alev dedektörü, gaz alevlerinin, sarı veya mavi yanan yağın gözetimi için kullanılır Alevler ve kontak için aralıklı işlemde kıvılcım kanıtlaması.
Uyarı notları
Kişilerin yaralanmasını önlemek için, mülkün veya çevreye zarar vermek, aşağıdakiler Uyarı notları gözlemlenmelidir!
Alev dedektörünü açmayın, müdahale etmeyin veya değiştirmeyin! Siemens, yetkisiz parazitten kaynaklanan hasardan sorumlu olmayacak!
- Tüm faaliyetler (montaj, kurulum ve hizmet çalışması vb.)
kalifiye personel
- Bound bağlantı alanında herhangi bir kablo değişikliği yapmadan önce, Şebeke arzından bitki (tamamen kutuplu kopukluk). Bitkinin olamayacağından emin olun Yanlışlıkla tekrar açıldı ve gerçekten öldü. Gözlemlenmezse Elektrik şoku tehlikesi riski.
- Yeterli Koruma sağlayarak elektrik şok tehlikesine karşı korunma bağlantı terminalleri için. Bu gözlemlenmezse, elektrik şoku riski vardır
- Her iş yapıldığında (montaj, kurulum, servis çalışması vb.), Kablolamanın düzenli durumda olduğundan emin olun. Bu gözlemlenmezse, Güvenlik fonksiyonlarının kaybı riski ve elektrik şoku riski
- Halojen lambalar, kaynak ekipmanları, özel lambalar veya ateşleme kıvılcımları üretebilir Dedektörün UV hücresinin ateşlemesi için yeterli radyasyon. X-ışınları ve gama radyasyonu hatalı alev sinyalleri de oluşturabilir. Bu gözlemlenmezse, bir risk vardır güvenlik fonksiyonlarının kaybı
- Sonbahar veya şok güvenlik fonksiyonlarını olumsuz etkileyebilir.
- Bu tür dedektörler olmamalı Herhangi bir hasar sergilemeseler bile faaliyete geçin. Bu gözlemlenmezse, Güvenlik fonksiyonlarının kaybı riski ve elektrik şoku riski vardır
Montaj notları
- İlgili ulusal güvenlik düzenlemelerine uyulduğundan emin olun
Kurulum notları
- Her zaman yüksek voltajlı ateşleme kablolarını en büyük gözlemlerken ayrı çalıştırın dedektöre ve diğer kablolara olası mesafe Alev dedektörünün elektrik bağlantısı Pratik olarak rahatsızlık ve kayıpsız sinyal iletimi elde etmek önemlidir:
- Dedektör kablosunu asla diğer kablolarla birlikte çalıştırmayın
- Çizgi kapasitansı, alev sinyalinin büyüklüğünü azaltır
- Ayrı bir kablo kullanın
- Dedektör kablosunun izin verilen uzunluklarını gözlemleyin (bkz. brülör kontrolü / temel belgeler)
- Bağlantı kabloları koruyucu borudan (plastikten yapılmış veya topraklı metal)
Devreye alma notları
- Sorunsuz brülör çalışması, sadece UV radyasyonunun yoğunluğu Dedektörün konumu, dedektörün UV hücresinin her yarıda tutuşması için yeterince yüksektir. dalga. Dedektörün yerindeki UV radyasyonunun yoğunluğu, dedektör akımı ölçülerek kontrol edilir (ilgili brülör kontrolünün veri sayfasına bakın)
Hizmet Notları
- UV hücresi muhafazanın içine yapıştırılır ve çıkarılamaz. Ne zaman sonu
- UV hücresinin servis ömrüne ulaşılır, tam alev dedektörü değiştirilmelidir.
Bertaraf Notları
- Alev dedektörü elektrik ve elektronik bileşenler içerir ve yerli atıklarla birlikte atılmamalıdır.
- Yerel ve şu anda geçerli mevzuat gözlemlenmelidir.
Mekanik tasarım
- Frontal aydınlatma için UV alev dedektörü. Alüminyumdan yapılmış konut, ¾ -14npsm ile Dedektörü brülöre veya kazana takmak için iş parçacığını bağlama. Kabloları bağlamak Elektrik bağlantısı için yaklaşık 1,8 m uzunluk. ½ “-14npsm iş parçacığı, bağlantı kablolarını korumak için bir Menzel tüpünün bağlantısı için gerekli olan bir bağlantı için iş parçacığı (½“ kanal).
- QRA4.U Normal Hassasiyet
- QRA4M.U Yüksek Hassasiyet
Aksesuarlar
- Agg02 Yay Yıkayıcı ve O-Ring ile Isı Yalıtım Camı
Bir Avrupa boru ipliği (G1 ") için QRA4 ... NPSM dişinin agg04 montaj bağlantısı adaptörü.
QRA4 ... ve montaj kuplajı Agg04 arasında ısı yalıtım parçası.
Dikkat!
- Yoğuşma, buz oluşumu ve su girişine izin verilmez!
- Bu gözlemlenmezse, güvenlik fonksiyonları kaybı riski ve riski vardır. elektrik şoku.
İşlev
- Bu tür alev denetimiyle, gaz veya yağ alevleri tarafından yayılan UV radyasyonu Alev sinyalini oluşturmak için kullanılır.
- Radyasyon dedektörü, spektrumun 190 ... 270 nm aralığında radyasyonla aydınlatıldığında ateşleyen 2 elektrotlu UV'ye duyarlı bir hücredir, böylece bir Alev dedektörü devresinde akım.
- UV hücresi, yanma odasında parlayan ateşçiye yanıt vermez veya gün ışığı.
ÜRÜN ÇEŞİTLERİ
- SIEMENS QRA4.U
- SIEMENS QRA4M.U
