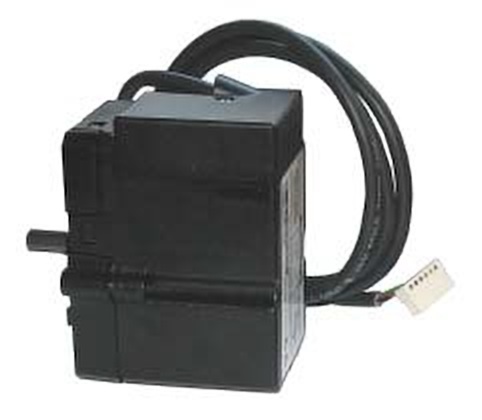

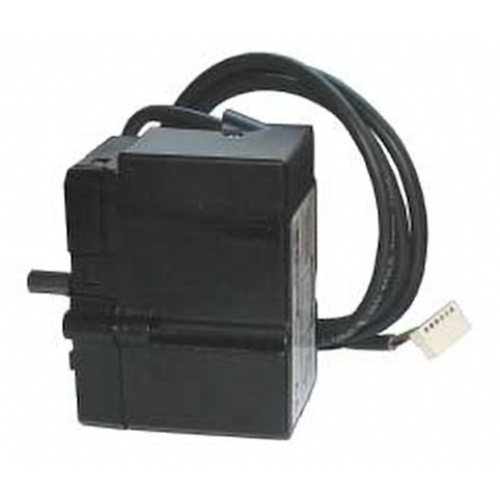

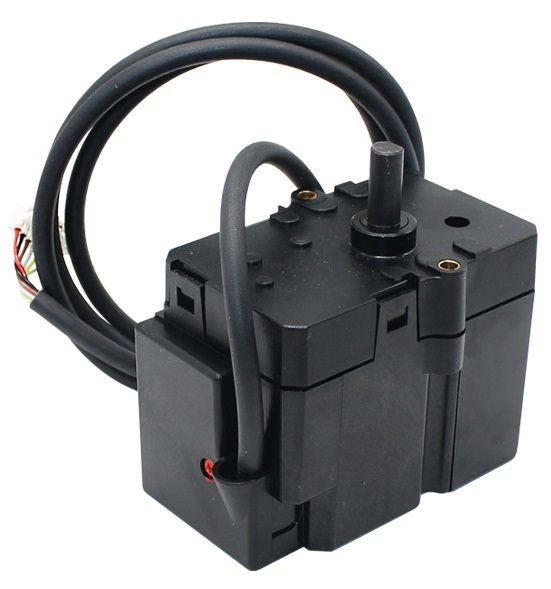

SIEMENS SQN14.170B9 ELEKTRONİK BRÜLÖR SERVOMOTOR ELEKTRONİK BRÜLÖR SERVOMOTOR, AC/DC24 V. TUTMA TORKU: 0,7NM, SAAT YÖNÜ DÖNÜŞLÜ, PLASTİK DİŞLİ

Stok Kodu2010058
Kdv Hariç 0,00  + KDV
Kdv Dahil 0,00
Stokta var
Bu üründen Adet

Ürün Açıklaması

Siemens, Brülör Servomotor, Aktüatörler SQN13.xxxB9, SQN14.xxxB9

  • Petrol veya gaz brülörlerinin hava / gaz damperleri ve kontrol vanaları için

elektromotor aktüatörler



  • · Tork: 1 Nm'ye kadar nominal çıkış torku
  • · Dönme yönü: - SQN13… Saat yönünün tersine
    • - SQN14… saat yönünde
  • · 90° için çalışma süresi: tipine bağlı olarak 5 ... 120 s

temel ünite (LMV2... / LMV3...)

  • · Versiyonlar: Kablo seçimi (Tür özetine bakın)

SQN1... ve bu Veri Sayfası, entegre olan OEM'ler tarafından kullanılmak üzere tasarlanmıştır.
ürünlerindeki aktüatörler!
Kullanmak
SQN1... aktüatörleri, hava / gaz damperlerini veya diğer yardımcı ekipmanları sürmek ve konumlandırmak için kullanılır.
Brülör kontrolleri veya elektronik yakıt/hava oranı kontrolü ile bağlantılı olarak kullanıldığında,
kontrol elemanları, mevcut brülör çıkışına bağlı olarak çalıştırılır.



Uyarı notları


Kişilerin yaralanmasını, mülkün veya çevrenin zarar görmesini önlemek için aşağıdakiler
uyarı notlarına uyulmalıdır!
Aktüatörü açmayın, müdahale etmeyin veya üzerinde değişiklik yapmayın!

  • · Tüm faaliyetler (montaj, kurulum ve servis işleri vb.) tarafından gerçekleştirilmelidir.

Nitelikli personel

  • · Aktüatörün bağlantı bölgesinde herhangi bir kablolama değişikliği yapmadan önce, tesisi ana şebekeden tamamen ayırın (tüm kutuplu bağlantı kesme). emin olun

Tesis yanlışlıkla tekrar çalıştırılamaz ve gerçekten de ölmüştür. değilse
gözlenirse, elektrik çarpması tehlikesi vardır

  • · Yeterli koruma sağlayarak elektrik çarpması tehlikesine karşı koruma sağlayın

bağlantı terminalleri için ve gövde kapağını sabitleyerek

  • · Her iş yapıldığında (montaj, kurulum, servis çalışması vb.),

kablolama ve parametrelendirmenin düzgün durumda olduğundan emin olmak için kontrol edin

  • · Düşme veya şok güvenlik fonksiyonlarını olumsuz etkileyebilir. Bu tür birimler konulmamalıdır.

herhangi bir hasar göstermeseler dahi devreye

  • · Doğru yakıt / hava oranının korunması için aktüatör versiyonu, pozitif bağlantı ve açık atama bölümündeki notlar dikkate alınmalıdır.

Uyarı!


Aktüatörün muhafazası açılmamalıdır. Aktüatör, bir optik geri besleme sistemine sahiptir.
Aktüatör versiyonu seçimi

  • · Kontrol elemanını ayarlamak için gereken dönüş yönüne göre aktüatör tipini seçin
  • · Kontrol elemanına etki eden diğer herhangi bir torkun (örn.

brülörün fanı tarafından üretilen hava akışı), aktüatörün kendi kendine tutmasından daha küçüktür
ölüyken tork

  • · Brülörün mekanik tasarımı, herhangi bir kabul edilemez derecede yüksek

Kontrol elemanına etki eden dışarıdan gelen tork, herhangi bir kritik duruma yol açmaz.
brülör çalışması.
Örnek: Brülörün hava kanalındaki hava akımı, hava damperinin üzerine bir tork uygular.
asimetrik yatak, bu da hava damperinin hafifçe doğru hareket edeceği anlamına gelir.
tam açık pozisyon. Bu, yanma için belirli bir miktarda fazla havaya yol açar,
hava eksikliğinden daha az kritik olan

montaj notları

  • · İlgili ulusal güvenlik yönetmeliklerine uyulmasını sağlamak
  • · Aktüatör tahrik mili ile kontrol elemanı arasındaki bağlantı,

Mekanik oynama olmadan forma takılı

  • · Sabitleme vidaları için 1,5 Nm'lik sıkma torku (dişlerin kesilmesi durumunda)

Aktüatörün hasar görmesini önlemek ve aktüatörün montaj yüzeyinde bükülmemesini sağlamak için aşılmamalıdır.

  • · Aktüatörü monte ederken, üzerinde izin verilen eksenel ve radyal yüklerin

rulman aşılmadı

  • · Aktüatörü kontrol elemanına takarken doğru montaj sırası

gözlemlenmelidir. Genellikle aşağıdaki gibidir:

  1. 1. Aktüatörü vidalayın
  2. 2. Aktüatörün tahrik milini kaplini kullanarak kontrol elemanına bağlayın.

pin kodu

Uyarı!


Tahrik mili veya göbek ile olası bağlantı:

  • · Düz kenarlı ve uygun karşı parçalı tahrik mili

Rulmanlarda rijit poyraların neden olduğu kabul edilemez yükleri önlemek için,
mekanik boşluksuz dengeleyici kavramalar kullanın (örn. metal körüklü kavramalar).

  • · Tahrik mili bağlantısını boyutlandırırken, çalışma sırasında maksimum torkun aktüatörün nominal torkunu aşabileceğini göz önünde bulundurun:
    • - Optimum koşullar altında, aktüatörün kendisi daha yüksek bir tork sağlayabilir (en fazla

1.7Nm)

    • - Kütle atalet momentleri (motorun ve kumandanın dönen parçaları tarafından üretilir-

ling elemanı) titreşimli yüklere yol açabilir

    • · Siemens, tahrik mili bağlantısının aşağıdakilere göre fazla büyütülmesini önerir.

aktüatörün anma torku

  • · Aktüatörü brülöre veya kontrol elemanına takarken,

bükülme gerçekleşemez. Bu, kolon yapıları durumunda özellikle önemlidir.
Aktüatörün çalışma aralığı, yerleşik uç durdurucularla sınırlıdır. Bunlar öyle boyutlandırılmıştır ki
pozitif bağlantı paragrafında belirtilen maksimum torklara dayanırlar
üstünde.

Uyarı!


LMV2... / LMV3...'e bağlı aktüatörlerin karışmasını önlemek için bu brülörler
kontroller çeşitli referans işaretleri taşır.
Brülör, yanlış bağlantı olması durumunda ilgili
referans işaretine yaklaşılamaz.
Bu amaçla, Stop open ve stop aralıklarında mekanik durdurucular sağlanacaktır.
Kapalı dur.

  • · Aktüatörler, bağlı bağlantı kablosu ve fiş ile birlikte verilir.
  • · Kablo döşerken tek büküm: 2 x kablo çapı



Montaj notları (devamı)


Aktüatörün çalışma aralığı, kullanılabilir aralık ve referans aralığından oluşur.
Aktüatörün kullanılabilir aralığı tip alanında gösterilir.
Aktüatörü monte ederken, bağlı olan kontrol elemanı (örn. hava damperi)
referans aralığında ve ayarlanmış kullanılabilir aralıkta seyahate izin verin.
Open ve Close referans aralıkları farklı uzunluklara sahiptir.
Saat yönünün tersine dönüşlü bir aktüatör durumunda, referans aralığı kapalıdır
0° ile -7,7° arasında ve referans aralığı 90° ile 110.6° arasında Açık.
Aktüatör 1, tip SQN13..., hava damperi, açık aralıkta referans:

  • · LMV2… / LMV3… parametre 601: 01: 1
  • · Referans aralığındaki bitiş noktası Kapat

Aktüatör 2, tip SQN13…, gaz damperi, yakın mesafede referans:

  • · LMV2… / LMV3… parametre 601: 00: 0
  • · Durdurma gerektirmez
  1. Tahrik milinin döndürülmesi
  2. işinin başına dön
  3. konum
  4. Dahili uç durdurma

yükleme notları



  • · Yüksek voltajlı ateşleme kablolarını daima üniteden ve diğer kablolardan ayrı çalıştırın.

mümkün olan en büyük mesafeyi gözlemlerken

  • · Aktüatör güçten ayrıldığında tutma torku azalır

Bir aktüatörü değiştirirken aşağıdaki noktalar kontrol edilmeli ve gerekirse,
düzeltildi:

  • · Temel ünitenin doğru bağlantısı
  • · Fonksiyonların atanması
  • · Elektronik yakıt / hava oranı kontrolünün eğri noktalarının ayarlanması (örn.

LMV2... / LMV3...)
elden çıkarma notları
Ünite elektrikli ve elektronik bileşenler içerir ve atılmamalıdır.
evsel atıklarla birlikte.
Yerel ve şu anda geçerli olan mevzuata uyulmalıdır.
Mekanik tasarım
Taban ve kapak darbeye ve ısıya dayanıklı plastikten yapılmıştır.
Gövde ve kapak rengi: Siyah
step motor
Temel ünite ile bağlantılı olarak, örn. LMV2... / LMV3... AZL2... ekranı ve
çalıştırma ünitesi (LMV2… P7541 / LMV3... Temel Belgelerine bakın...
P7546).
Bağlantı kablosuna takılı RAST2.5 konektörleri, kablo rakoru ile birlikte.
Çelik ve plastikten yapılmış, az boşluklu ve kalıcı boşluksuz düz dişliler
yağlama.
Siyah cilalı çelikten yapılmış, dişli takımının ön kısmına hazır şekilde takılmıştır.
2 harici sabitleme deliği vasıtasıyla aktüatör tarafından önden sabitleme.

İşlev

SQN1... aktüatörleri, boşluksuz dişli dizisine sahip entegre bir sıfırlama yayı içerir. en
sıfırlama yayı her zaman aktüatörün dönüş yönüne karşı hareket eder. Bu, çalışmayı sağlar
mekanik oyundan muaf. Tahrik milinin torku her zaman aktüatörün
dönüş yönü (örn. SQN13 ile… her zaman saat yönünün tersine). Güvenilir çalışmayı sağlamak için, bağlı hava veya gaz damperi kapandığında diğer yöndeki tork 0,2 Nm'yi geçmemelidir. Aynı kablo, kontrol ve konum geri beslemesi için kullanılır. Bu kablo aynı zamanda güç kaynağı için de kullanılır. Aktüatörler bir step motor tarafından çalıştırılır ve 0,1° çözünürlükle konumlandırılabilir. SQN1...'in özellikleri ve ayarları (çalışma süresi, son konumlar) kontrol tarafından belirlenir.
temel ünite (örn. LMV2... / LMV3...; ayrıntılar için, cihazın Temel Belgelerine bakın.
LMV2… P7541 / LMV3… P7546). Kontrol elemanlarının çalışma süreleri
brülörün kontrol aşamasına bağlı olarak temel üniteye göre değişir (örn. başlatma aşaması:
kısa çalışma süresi; çalışma: uzun çalışma süresi).



ÜRÜN ÇEŞİTLERİ

  • SQN13.140B9, SQN13.170B9, SQN14.140B9, SQN14.170B9
