GİRİŞ

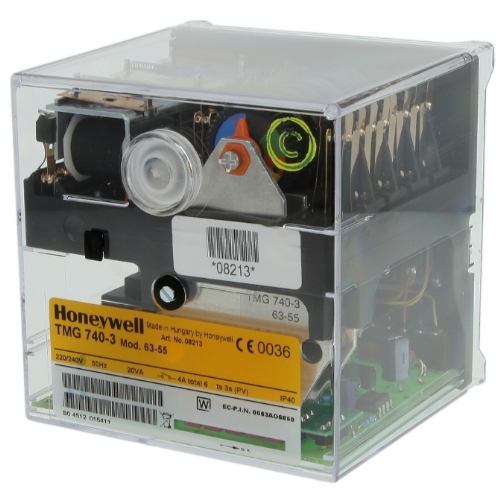

TMG 740-3 brülör kontrol kutusu, ve orta ila yüksek performanslı zorunlu taslağın izlenmesi ve tek veya iki kademeli versiyonlarda çift akaryakıt / gaz brülörleri.
Tercihe göre çok kademeli veya modülasyonlu olarak kullanılabilir. herhangi bir nominal değere sahip brülörlerle ve ayrıca doğrudan hava ısıtıcıları (DIN 4794'e göre). Farklı model tanımları kontrol kutularını tanımlar değişen ulusal standartlar için program sürelerine göre, veya özel uygulamalar için, örn. yüksek hızlı buhar jeneratörleri. Ateşleme ile çalıştırma için özel bir versiyon mevcuttur Fransız ulusal standartlarına uygun olarak kıvılcım izleme düzenlemeler.
TMG 740-3, öncekiyle tamamen değiştirilebilir -1 ve -2 sürümleri.
YAPISAL ÖZELLİKLER
Kontrol kutusu koruyucu, aleve dayanıklı,
şeffaf, geçmeli tip plastik muhafaza ve şunları içerir:
- - Şanzıman sürüş kam anahtarına sahip senkron motor
- - Bilgilendirici, renkli programlı kam anahtarı gösterge
- - Programı kontrol eden 16 yollu kam anahtarı tertibatısıra
- - Ortak boyunduruk üzerinde 2 DC röle ve 1 artık röle
- - Şebeke trafosu, LED'li geçmeli baskılı devre kartı ekran ve elektronik bileşenler Ünitenin alt tarafında sağlam fiş terminalleri bulunur; hava kontrol anahtarı ve ateşleme kıvılcımının izlenmesi olarak kesilebilen iki telli bağlantı ile programlanabilir. gereklidir. Alev dedektörü seçim anahtarı da ünitenin alt tarafında. Aşağıdaki önemli göstergeler ve işletim kontrolleri kontrol kutusunun ön tarafında bulunabilir:
- - Arıza için sinyal lambası içeren sıfırlama düğmesi (Kilitleme)
- - Renkli program göstergesi
- - 5 LED'li alev sinyali göstergesi
- - Merkezi vidalı sabitleme
TEKNİK VERİ
Besleme gerilimi 220/240 V (-15 ... + %10)
50 Hz (40 - 60 Hz)
AC frekans değişimleri orantılı zamanlama ile sonuçlanır
sapmalar
Sigorta değeri 10 A hızlı, 6 A yavaş
Güç tüketimi yakl. 15 VA
Maksimum Akım
çıkış terminali 4 A
Toplam 6 Bir
Duyarlılık
İyonizasyon girişi 1,6 µA
UV girişi 70 µA
Min Sensör akımı
İyonizasyon / IR probu 5 µA = 2 LED
UV tüpü 250 µA = 2 LED
Hava kontrol anahtarı 6 A, 220 V
Gecikmeyi sıfırla yok
Alev dedektörü kablosu
İyonizasyon 50 m normal kablo
100 m ekranlı kablo
UV tüp 100 m normal kablo
200 m ekranlı kablo
UV tüpü UVZ 780 mavi düşük hassasiyet
UVZ 780 beyaz orta hassasiyet
UVZ 780 kırmızı yüksek hassasiyet
Ağırlık dahil baz 1100 g
Montaj tutumu herhangi
Yalıtım standardı IP 44
İzin verilen ortam sıcaklığı -20 °C ile +60 °C dahil
sınıflandırılmış EN 298 BTLLXN'ye göre
TEKNİK ÖZELLİKLER
1. Alev algılama
Aşağıdaki alev dedektörü türleri kullanılabilir:
- - Şebeke beslemesinin sağladığı iyonizasyon elektrodu nötr toprak bağlantısı. Gaz brülörleri için uygundur (sinyal alevden gelen akım parazitten etkilenemez ateşleme kıvılcımından).
- - UV sensör tipi UVZ 780 kırmızı, gaz, petrol ve ikili için uygun yakıt brülörleri.
- - Hepsi için kızılötesi titreşim dedektörü tipi IRD 820 ve 1020
brülör türleri. Alev sinyali yükselticisi, yangının türüne göre ayarlanır. alev dedektörü seçimi kullanılarak takılan dedektör probu ünitenin alt tarafını açın. IRD titreme dedektörü kullanıldığında, seçim anahtarı "ION" konumuna ayarlanmalıdır. konum. Alev algılama yalnızca anahtar konumu açıkken çalışır. seçilen dedektör probu tipine karşılık gelir bağlı. Amplifikatörü dedektör sondasıyla en uygun şekilde eşleştirerek, önemli ölçüde daha uzun sinyal iletim mesafeleri
girişime karşı hassasiyet elde edilebilir. Alev sinyali akım göstergesi beş aşamadan oluşur. Sinyal akımını sürekli olarak gösteren LED ekran. Alev sinyali akımının gücünün bir göstergesi, bu nedenle her zaman verilir. İzlemedeki dalgalanmalar hassasiyet erken bir aşamada fark edilebilir, ve uygun düzeltici faaliyet alınmış.
Kızılötesi titreme dedektörü IRD 820 veya 920 kullanılır, alev sinyali akımı kontrol kutusundaki gösterge değil ilgili. Bu durumda, IRD gösterge belirleyici göstergedir alev sinyal gücü. Alev sinyali akım göstergesi
2. Brülör Kontrolü
- - Brülörler, son süpürme ile veya temizlemesiz çalıştırılabilir. Bu, modele göre değişir (teknik verilere bakın) ve brülör motoru bağlandığında devreye girer. 19. terminal.
- - Nominal değeri sağlamak için hava damperi çalışması izlenir ön süpürme sırasında ve başlangıç konumunda hava hacmi yakıt serbest bırakılmadan önce. Damperin onaylanması durumunda "MIN" ve "MAX" konumları alınmaz, kontrol kutu başlatma sırası kesintiye uğradı.
- - Hava kanıtlama anahtarının doğru çalışıp çalışmadığı kontrol edilir başlatmadan önce ve normal çalışma sırasında olduğu gibi ön süpürme sırasında da hava basıncı izlenir. Normal kullanımda, 6A / 220V değerinde anahtar kontakları yeterlidir. İzlenecek ek anahtar kontakları 18 numaralı terminal ile hava kontrol cihazı arasına bağlanmalıdır çalışma kontağı değiştir. Bu durumda, jumper II üzerindeki kontrol kutusunun alt tarafı kesilmelidir.
- - Pilot vana PV için ayrı bir bağlantı sağlanır, ikinci emniyetin sonunda tekrar kapatılan Aralık. Kontrol edilen gaz akışının ısı çıkışı bu vana ile 120kW'ı geçmemelidir.
- - Başlatma valfi SV terminali şu durumlarda kullanılmamalıdır: pilot valf PV'nin bağlanması.
- - Başlatma valfi SV ile birlikte toplam 3 güç seviyesi kullanım için mevcuttur. Valfler tarafından kontrol edilen gaz akışı SV, V1 ve V2, ortak bir nozul ünitesine yönlendirmelidir.
- - Kontrol edilen gaz akışının ısıtma gücünü belirlemek için pilot ve başlatma valfi tarafından EN 676'ya başvurulmalıdır.
- - Sinyal lambalı yerleşik düğmeye ek olarak, aynı zamanda uzaktan kilitleme göstergesi bağlamak ve sıfırlamak mümkündür değiştirmek.
- - Ateşleme kıvılcımının izlenmesi için, bağlantı 1'in tabanında kontrol kutusu kesilmelidir. Bu durumda alev algılama UVZ 780 ultraviyole sensörü tarafından gerçekleştirilir.
3. Güvenlik
Kullanılan tasarım ve program sırası TMG 740-3 serisindeki kontrol kutuları aşağıdakilere uygundur: şu anda geçerli olan Avrupa standartları ve yönetmelikleri.
Aşağıdaki özellikler çoğu gereksinimleri aşıyor standartlar ve bu nedenle ek güvenlik sağlar:
- - Normal bir kapatmadan sonra kaçak ışık testi başlatılır artan bir yönlendirme yapan kontrol kutusu tarafından hemen UV sensörüne voltaj. Çok önemli söndürme sensörün işlevi bu nedenle kontrol edilebilir. eğer yakıt valf düzgün kapanmıyor veya bir sensör veya amplifikatör arıza meydana gelir, kapatma ve kilitleme gerçekleşir yaklaşık sonra 20 sn., Kontrol termostatı olsa bile açık.
- - Yakıtın serbest bırakılmasından sorumlu kontaklar kontrol edilir olmadığından emin olmak için program başladığında birlikte kaynaklı hale gelir.
4. Montaj ve Elektrik Tesisatı
Temelde:
- - Brülör için ek bir etiket bulunan 3 toprak terminali Dünya.
- - Sabit dahili bağlantılı 3 nötr terminal nötr girişe, terminal 8.
- - 2 ayrı sürgülü plaka ve 4 sabit, dişli nakavt (PG 11 dişli) ve ayrıca aşağıdan bir kablo açıklığı tabanın kablolanmasını kolaylaştırır.
- - Anahtarlı bir uyum, yanlış kontrol kutusu tipinin tabana monte edilmelidir. ilgili kontrol kutusu atama, tabandaki harflerle gösterilir.
Genel:
- - Her pozisyonda monte edilebilir, IP 44'e göre yalıtılmış standart (su spreyinden etkilenmez). Kontrol kutusu ve dedektör probları ancak aşırı titreşim. UVZ 780 ultraviyole sensörü ile, iyi bir elektrik sağlamak için özen gösterilmelidir. brülörle temas metal flanş üzerinden sağlanır.
- - İyonizasyon elektrodu kullanılıyorsa, uygun koruyucu ile temastan kaçınmak için önlemler alınmalıdır. Kurulum çalışmaları yürütülürken elektrot. Bu tür alev algılama ile sorunsuz çalışma 25 voltun üzerinde bir voltaj ölçülürse mümkün değildir nötr ve toprak arasında. Bu durumda hüküm, ayrı bir izolasyon trafosu için yapılmıştır.
- - Dedektör prob kablolarının maksimum uzunlukları, kurulu kablo tipine bağlı olarak, teknik verilere kesinlikle uyulmalıdır. döşeme uzun mesafelerde şebeke kablolarına paralel kablolar kaçınılmalıdır ve çok damarlı kablo kullanımı ayrıca izin verilmez.
DEVREYE ALMA VE BAKIM
1. Önemli
Devreye alma sırasında kablolama tam olarak kontrol edilmelidir montaj. Yanlış kablolama kontrole zarar verebilir kutusu, brülör sisteminin güvenliğini riske atıyor. Kontrol kutusunu monte ederken ve kablolarını bağlarken, ilgili kurulum yönetmeliklerine uyulmalıdır.
- - Seçilen sigorta değeri hiçbir şekilde teknik verilerde listelenen değerden daha yüksek.
- - Bu talimata uyulmaması durumunda, kısa devre, kontrol için ciddi sonuçlar doğurur kutu veya brülör sistemi.
- - Güvenlik nedeniyle kontrolün sağlandığından emin olunmalıdır. kutusu, her işlem sırasında en az bir normal kapatma gerçekleştirir. 24 saatlik süre.
- - Fişi prize takmadan veya takmadan önce gücü kapatın veya bağlantısını kesin. ünitenin fişini çekerek.
- - Brülör kontrol kutuları güvenlik cihazlarıdır ve kullanılmamalıdır. açılsın. TMG740-3
2. Rutin Kontroller
Alev algılamanın teknik güvenliğinin incelenmesi sistemin devreye alınması sırasında gerçekleştirilmelidir. ünitenin yanı sıra servisten sonra veya sistem
uzun bir süre boyunca operasyonda.
Test a) için gaz doğrulama anahtarı köprülenmelidir.
- a) El valfi kapalıyken başlamayı deneyin:
- - İlk güvenlik aralığı geçtikten sonra
- b) Normal çalışma sırasında, dedektör probunu kesintiye uğratın veya kesin kapalı ışık:
- - 1 saniyeden daha kısa sürede.
Hata bulma
Hata bulma, aşağıdakilerden yararlanarak önemli ölçüde basitleştirilmiştir. renkli program göstergesi. sırasındaki düzensizlikler devreye alma, normal çalışma veya normal kapatma duraklama, program gösterge diski aracılığıyla yerelleştirilebilir. Bir arıza meydana gelirse, tam konumu not etmek yararlıdır.
Kontrol anahtarını çalıştırmadan veya sıfırlamadan önce göstergenin buton. Aşağıdaki liste, arıza bulmaya yardımcı olmak için tasarlanmıştır.
