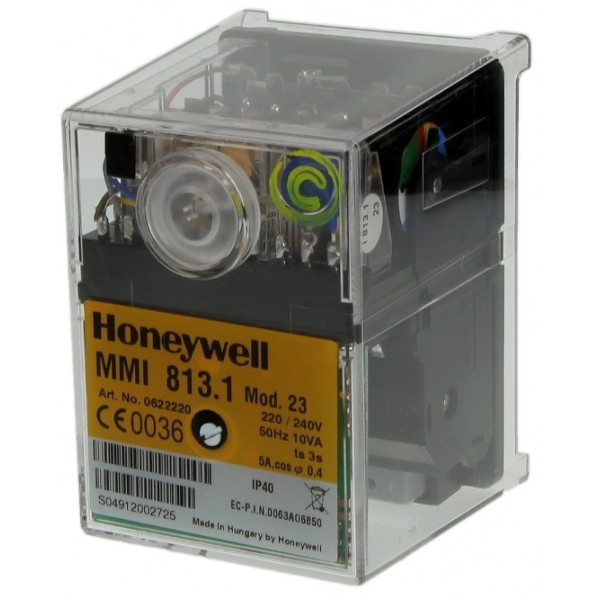

SATRONIC MMI 813.1 BRÜLÖR ATEŞLEME RÖLESİ
344 0.0
8555.39 https://www.brulorparcasi.com Stoklarda! Hemen Sipariş Ver!

SATRONIC MMI 813.1 BRÜLÖR ATEŞLEME RÖLESİ BRÜLÖR ATEŞLEME RÖLESİ

Stok Kodu2060003
İndirimli
Ürün
Kdv Hariç 7.250,33  + KDV13.260,76
Kdv Dahil 8.555,39  13.260,76
Stokta var
Bu üründen Adet

Tamamlayıcı Ürünler

Ürün Açıklaması

Satronic, Honeywell MMI 813.1 Brülör,
Ateşleme Rölesi, Beyin Gaz brülörü otomatik güvenlik kontrolü

2 kademeli cebri gaz brülörleri için


Hava damperi kontrolü için tasarlanmıştır

Olası alev dedektörleri:

  • - İyonizasyon probu
  • - Kızılötesi titreşim dedektörü


GİRİŞ

Gaz brülörü otomatik güvenlik kontrolü MMI 813.1 kontrolleri ve herhangi birinin üflenmiş gaz ve kombine brülörlerini izler. nominal termal yük (test edilmiş ve sertifikalandırılmıştır) EN 298). Hava damperli motor ile birlikte 2 kademeli brülör2 yakıt valfi, 1 yakıt valfi ile 2 aşamalı çalışma veya modülasyon sistemi mümkündür.


YAPISAL ÖZELLİKLER

Otomatik kontrol, yanıcı olmayan, şeffaf, geçmeli tip plastik kasa ve şunları içerir:

  • - Hız düşürücü dişlilere sahip senkron motor anahtarlama kam için sürücü
  • - Bilgilendirici program ekranlı anahtarlama kam renk
  • - Programı kontrol etmek için 12 kez kam sürücüsü sıra
  • - Elektronik bileşenlere sahip geçmeli tip devre kartları Aşağıdaki önemli gösterge ve çalıştırma elemanları otomatik kontrolün ön panelinde bulunur:
  • - Arızaların gösterilmesi için aydınlatmalı buton ve sıfırla
  • - Renkli program ekranı- Merkezi montaj için vida


TEKNİK VERİ

  1. Çalışma gerilimi 220/240 V (-15 ... + %10) 50 Hz (50 - 60 Hz) Farklı frekans, orantılı bir sonuç verir. zamanın sapması.
  2. Sigortalı maks. 10 A hızlı, 6 A yavaş
  3. Güç tüketimi 10 VA
  4. Çıkış başına maksimum akım terim.
  5. 3 2 A, çünkü ? 0,2 terim.
  6. 4, B 2A, çünkü ? 0.4terim.
  7. 5, 6, C 1A, çünkü ? 0.4 Toplam yük 5A, çünkü ? 0,4Amplifikatör hassasiyeti 1 µA Minimum gerekli İyonizasyon akımı 5 µA Alev dedektörü kablosu maks. 20 m kablo uzunluğu Hava basıncı monitörü 1 çalışma kontağı 4 A, 220 V için bekleme süresi arıza çözümü yok çalışma süresi90 ° maks için hava damperi. 15 saniye Alev dedektörü
  • - İyonizasyon probu
  • - Kızılötesi titreşim dedektörü IRD 1020 Ağırlık, dahil. baz 350 g Montaj konumu herhangi Yalıtım standardı IP 44kabul edilebilir ortam kontrolör için sıcaklık ve alev dedektörü -20 °C ... + 60 °C
  • Sınıflandırma EN 298 BTLLXN


UYGULAMA TEKNOLOJİSİ ÖZELLİKLERİ


1. Alev İzleme Alev izleme aşağıdakilerle gerçekleştirilebilir: alev dedektörleri:
  • - Topraklı elektrik şebekelerinde iyonizasyon elektrotları ile gaz brülörleri ile kullanılabilen nötr iletken (parazit ateşleme kıvılcımının etkileri oluşumu etkileyemez alev sinyali).
  • - Her tür için kızılötesi titreşim dedektörü tipi IRD 1020 ilebrülörler.2. Brülör Kontrolü- Brülör kontrolleri düşük voltaj korumasına sahiptir. Eğer çalışma sırasında besleme voltajı 160 V' un altına düşer, brülör kapanır. Besleme voltajı yükseldiğinde180 V üzerinde, brülör bağımsız olarak yeniden başlatma gerçekleştirir.
  • - Otomatik brülör kontrolleri MMI, yalnızca bir yük terminal 5'e bağlıdır. Yakıt valfi ön süpürme sırasında harici bir kontak tarafından kesintiye uğradı faz, maks. 22 kW, 4 Watt olmalı5 ve 8 terminalleri arasında uygulanır.- Çalıştırmadan önce hava basıncı monitörünün fonksiyonel testi ön süpürme süresi boyunca ve ayrıca sistemin çalışma koşulunda hava basıncının başlatılması ve izlenmesi brülör. Normal uygulamalar için, çalışan bir kontak4 A / 220 V güç derecesi yeterlidir.
  • - Otomatik kontrol MMI 813.1 olması durumunda, kontaklar1 ve 9 numaralı terminaller arasına monte edilebilir (örn. Valf limit konum kontakları). Bunlar kontrol edilir ünite çalıştırıldığında doğru kapanma konumu. bu1-9 bağlantısı başlatma sırasında kapatılmalıdır otomatik kontrol aşaması.3. Güvenlik Tasarım ve program sırası ile ilgili olarak, gaz MMI tipi aralığının brülör otomatik güvenlik kontrolleri şu anda geçerli olan Avrupa standartlarına uymak ve düzenlemeler.



4. Montaj ve Elektrik Tesisatı Kablolama tabanı:

- Brülör için ek terminalli 3 toprak terminali topraklama- Dahili kalıcı bağlantıya sahip 3 nötr terminal nötr terminal 8
- 2 bağımsız yedek terminal (S1 ve S2)- ekstra A, B ve C terminalleri standarttır- 2 kaydırmalı plaka ve 2 kolay açılır delik (PG11)iplik) artı taban tabanındaki 2 nakavt deliği kolaylaştırırtemel kablolama


Genel:

- Gerektiğinde montaj konumu, yalıtım standardı IP 44(su sıçramasına dayanıklı). Otomatik kontrol ve sensör, ancak aşırı titreşime maruz bırakılmamalıdır.- Montaj ve kurulum sırasında, kurulum için geçerli düzenlemelere uyulmalıdır.


DEVREYE ALMA VE SERVİS / BAKIM

1. Önemli Açıklamalar

  • - Devreye almadan önce kablolama doğru bir şekilde yapılmalıdır. kontrol. Hatalı kablolama üniteye zarar verebilir ve kurulumun güvenliği.
  • - Şebeke sigortası limit değerlere göre seçilmelidir. "Teknik Özellikler" altında belirtilen hiçbir şartlar aşıldı. Buna uyulmaması düzenlemenin çok ciddi sonuçları olabilir. kontrol ünitesi ve kısa devre durumunda kurulum için.
  • - Güvenlik nedeniyle, her biri için en az bir kontrol kapatma24 saat garanti edilmelidir.
  • - Kontrol ünitesi, yalnızca şebeke beslemesi kesildi.
  • - Otomatik brülör emniyet kontrolleri emniyet cihazlarıdır ve açılmamalıdır.


2. İşlevsel

Kontrol Brülörün devreye alınması sırasında ve revizyondan sonra, aşağıdaki kontroller yapılmalıdır:

  • a) Kapalı manuel valf ve köprülü gaz ile başlatma testi monitör iletişim:
    • - Cihaz arıza durumunda arıza durumuna geçmelidir. güvenlik süresi dolmuştur.
  • b) Gaz ile çalışma konumunda manuel valfi kapatın. monitör kontağı köprülü.
    • - Cihaz alev aldıktan sonra arıza durumuna geçmelidir. arıza.
  • c) Hava basıncı izleme kontağı kesildi:
    • - Cihaz arıza durumuna giriyor.
  • d) Başlamadan önce köprü hava basıncı izleme kontağı:
    • - Cihaz başlamamalıdır.


3. Sorun Giderme

Brülör çalışmıyor, program göstergesi kalıntılar:

  • - Elektrik bağlantısı arızalı
  • - Termostat veya gaz monitörü "KAPALI" Brülör çalışmıyor, program göstergesi sürekli döner:
  • - Hava basıncı monitörü arızalı, sırasıyla, başlangıçta değil konum. (Çalışma kontağı açık olmalıdır).
  • - Bağlantı terimi. 1
  • - dönem. 9 kesintiye uğradı
  • - şebeke gerilimi <180VOtomatik kontrol kısa süre içinde arıza durumuna geçer ön temizleme süresinin başlamasından sonra (mavi içindeki çizgi alanlar):
  • - Hava basıncı izleme kontağı kapanmıyor
  • - Terminal 5'te yük yok
  • - Alev sinyali Ön süpürme (mavi bölge) sırasında otomatik kontrol arıza durumuna geçer:
  • - Hava basıncı izleme kontağı açık- Alev sinyali (kaçak ışık) Otomatik kontrol, çalışma sırasında arıza durumuna geçer. güvenlik süresi (sarı bölge):- Alev oluşumu yok (ateşleme yok, valf çalışmıyor açık vb.)
  • - Alev sinyali yok veya çok zayıf alev sinyali (alev yapıştırın, alev dedektörünün yalıtımı zayıf, brülör çalışmıyor topraklama iletkenine doğru şekilde bağlanmış). Otomatik kontrol, çalışma sırasında arıza durumuna geçer. çalışma konumu (kırmızı, yeşil bölge):
  • - Alev kaldırma
  • - Hava basıncı izleme kontağı açılır
  • - Alev sinyali çok zayıf.
