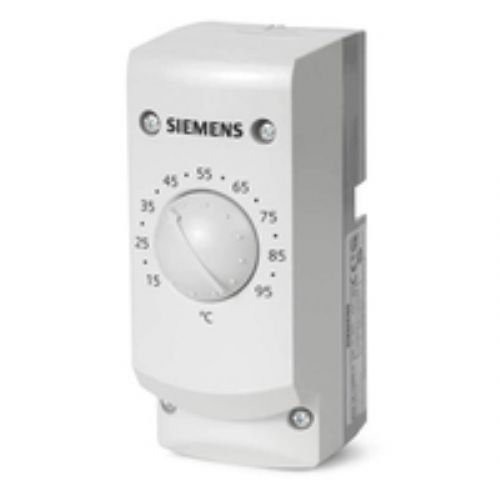

SIEMENS RAK-TR.1000B-H TERMOSTAT
Kontrol termostatları rak-tr.1..h, Elektromekanik TR
ÖZELLİKLER
- 2-Positeli Kontrol Termostatı, tek kutuplu değişim Mikroswitch
- Anahtarlama Kapasite Kontak Bağlantısı 1-2: 16 (2.5) A, AC 250 V (DIN3440)
Kontak Bağlantısı 1-3: 6 (2.5) A, AC 250 V
- DIN EN 14597'ye Uygun Zaman Sabit
- 3 Montaj Seçenekleri: Boru, cep veya duvar montajı
- ayar noktası ayarı için harici ayar düğmesi
Hızlı kurulum için x push-in terminalleri
Kullanmak
Tipik uygulamalar:
- Isı Üretim Tesisi
- ısıtma, havalandırma ve klima tesisinde genel kullanım için
İşlev
- Ayar noktasına yükselen sıcaklıkta ulaşıldığında, bağlantı 1-2 değişikliklerle iletişime geçin
- 1-3 bağlantı ile iletişime geçin. Ortamın themperatürü anahtarlama diferansiyelinin değerine düştüğünde, kontrol termostat 1-2 temas bağlantısına geri döner.
- 1-2 İletişim
- A
- T (° C)
- Değişiklik TR VERSİYONU İLETİŞİMİ
- W
- W: Ayar noktası
- A: Diferansiyel anahtarlama
- AÇIK
- KAPALI
- 1186S03
- Ayar noktası
- Prob yaklaşık bir sıcaklığa kadar soğuduysa. -20 ° C, kontrol
- Bununla birlikte, akım devre açılır, sıcaklık arttığında otomatik olarak tekrar kapanır.
Aksesuarlar
Sipariş
- N1193 ve N1194 veri sayfalarına bakın.
- Sipariş verirken, lütfen “Tür özeti” ye göre tip referansı verin (Standart ayarlamak).
- Gereken aksesuarlar standart kümede yer almıyorsa, N1193 veri sayfalarında verilen tür referanslarına göre ayrı ayrı sipariş edilebilirler ve N1194.
Mekanik tasarım
Konut
- Termostatın tabanı PC'den yapılmıştır (takviyeli) ve boru için tasarlanmıştır, cep veya duvar montajı; Elektromekanik termal sıfırlama limiti termostat bir Kılcal tip algılama elemanı.
- Kapak PC'den yapılmıştır.
- Kablo bezi M16X1.5 mm'dir.
- PC plastik özellikle aleve dayanıklı, UV korumalı ve yüksek sıcaklıklara karşı esnek ve kimyasal ve biyolojik etkilere karşı sert olacak şekilde tasarlanmıştır.
Notalar
Montaj Yardımı
Kurulum talimatları pakete alınmıştır.
Montaj Konumu
- Ayarlamak için termostatın üzerinde yeterli boşluk olması sağlanmalıdır.
- ayar noktası ve gerekirse termostatın kaldırılması ve değiştirilmesi için.
Boru montajı
- Kelepçe bandının tüm uzunluğunu sağlamak için düzgün bir şekilde sıkılmalıdır.
- Algılama elemanı borunun yüzeyiyle yakın temas halindedir.
Koruma cebi montaj
- Cebi monte edin ve altıgeni gerektiği gibi ayarlayın. Kılcal algılamayı daldırın
- Eleman cebinde ve tabanı vida vasıtasıyla cebine sabitleyin.
Duvar montajı algılama elemanı cep
- Duvar montajı için hazırlanmak için, konuttaki sabitleme deliklerini nakavt edin ve Gereken uzunluğa ulaşılana kadar kılcal tüp. Kılcal algılamayı daldırdıktan sonra Cepteki eleman, bir kelepçe (montaj aksesuarları) ile sabitleyin.
Kablolama
- Cihaz yalnızca yükleyici tarafından bağlanmalıdır.
- Kullanılan kablolar, şebeke voltajı için yalıtım gereksinimlerini karşılamalıdır.
- Termostatı bağlantı diyagramına göre ve lokal ile uyumlu olarak Düzenlemeler.
Maks. AC 250 V
DİKKAT: Konut açmadan önce termostatın şebeke beslemesinden bağlantısını kesin.
Dünya bağlantıları düzenlemelere uygun olarak yapılmalıdır.
İmha etmek
Cihazlar, Avrupa açısından bertaraf için elektronik cihazlar olarak kabul edilir.
Direktif 2012/19/AB ve yerli atık olarak atılamayabilir.
- Bu amaç için sağlanan kanallar aracılığıyla cihazın atın.
- Tüm yerel ve şu anda geçerli olan yasa ve düzenlemelere uyun.
İmha etmek
Cihazlar, Avrupa açısından bertaraf için elektronik cihazlar olarak kabul edilir.
Direktif 2012/19/AB ve yerli atık olarak atılamayabilir.
- Bu amaç için sağlanan kanallar aracılığıyla cihazın atın.
- Tüm yerel ve şu anda geçerli olan yasa ve düzenlemelere uyun.
ÜRÜN ÇEŞİTLERİ
- SIEMENS RAK-TR.1000B-H
- SIEMENS RAK-TR.1000S-H
- SIEMENS RAK-TR.1210B-H
