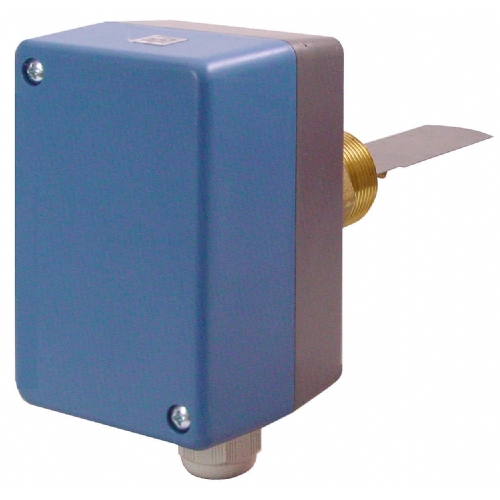

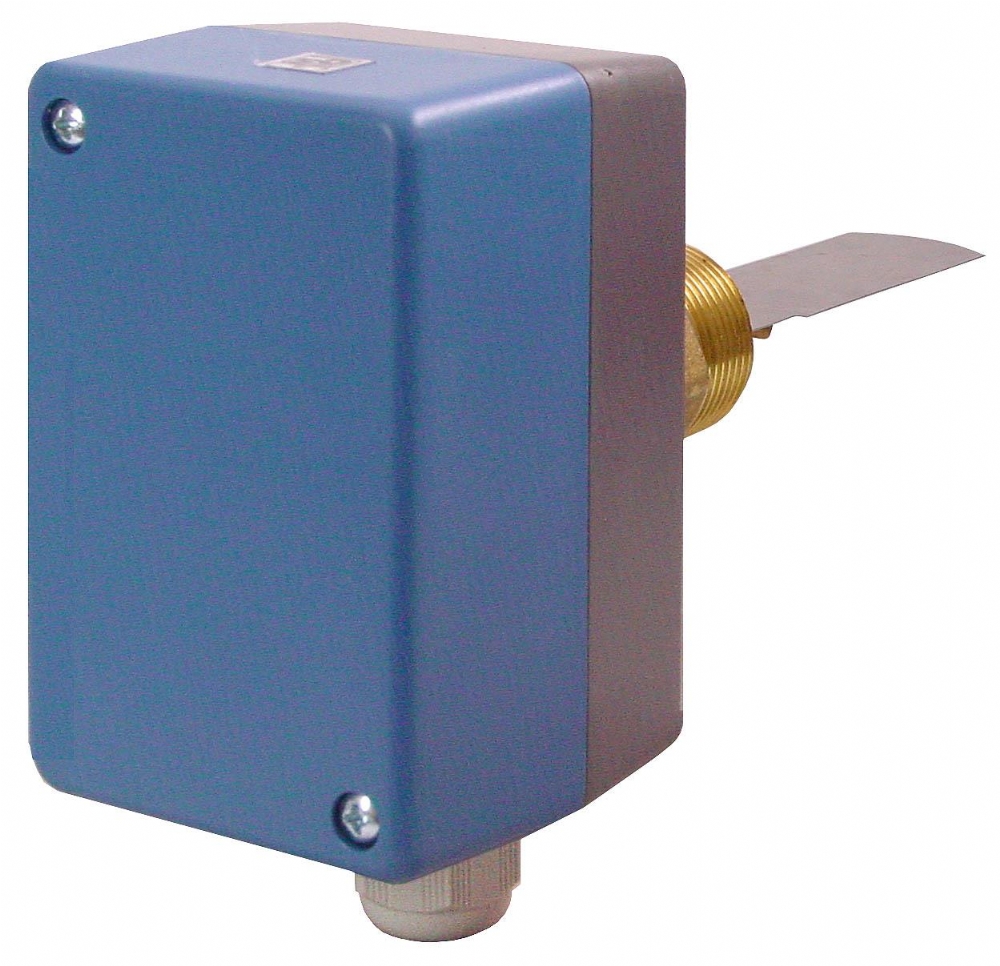

SIEMENS QVE1900 SYMARO SENSÖR
Akış Anahtarı QVE1900 borular için sıvılar için 32… 200
Kullanmak
HVAC bitkilerinde, hidrolik sistemlerde, özellikle soğutma, ısı pompası ve ısıtma tesislerinde, ör. Kondansatörler, kazanlar, ısı eşanjörleri vb. İle kullanım için vb.
Sipariş
Sipariş verirken lütfen ad ve ürün numarasını verin:
Akış Anahtarı QVE1900
Mekanik tasarım
- Ünite, bağlı vidalı gövde R1 (bkz. "Boyutlar") ve kapak.
- Taban, mikroskal, kolu ayar vidası (anahtar/kapatma noktası için), bir kürek tutucusu ve kablo girişi için bir açıklık ile aktarır.
- Dört kürek Çeşitli uzunluklarda ve takviye için takma vidalar kapalıdır.
- Kapak iki vida ile tabana sabitlenir.
Notalar
- Sitede, 10241 gerekli (iplikli çelik bağlantı parçaları) ve En din 10242 (dövülebilir dökümden dişli bağlantı) gereklidir.
- Anahtarlama değerleri tablosunda sağlanan tüm boyutlar ve veriler suya dayanmaktadır 20 ° C'de T-kavşakları ve yatay boruların kullanılması.
- Akış anahtarının montaj yerinden önce ve sonra, Nominal boru çapının en az 10 kez veya 5 katı gereklidir.
- Kapalı kablo bezini monte edin ve montajdan önce yerinde t-kavşak r1 "takın cihaz.
- Yatay borulara dikey olarak yerleştirin.
- Kurulum sırasında akış yönüne dikkat edin (vidalı gövde R1'in bir ok vardır).
- Kararlılık nedenlerinden dolayı, kısa kürekler daha büyük boru ile çıkarılamayabilir çaplar.
- Elektrik yardımcı programlarından veya su işlerinden gelen tüm yerel düzenlemeleri geçerli olduğu gibi gözlemleyin.
- Anahtarlama değerinin olmasını sağlamak için bağlantı kablosu ekstra bir döngüsüne izin verin ayarlanmış.
- Switchon/kapalı değer için ayar vidasını saat yönünde çevirerek daha yüksek bir kapatma değeri ayarlanabilir.
- Akış anahtarını dikey borulara monte ederken,
Açma/kapalı değerler için ayar vidası üzerindeki küreklerin ağırlığı (Oryantasyon önerilmez, bkz. Takma talimatları).
ÜRÜN ÇEŞİTLERİ
- SIEMENS QVE1900
- SIEMENS QVE1901
